ICS 5000

Dvouplášťový systém odvodu spalin ICS 5000 z nerezové oceli je ideálním řešením v případě podtlaku nebo přetlaku až 5000 Pa a vysokých teplot spalin. Nabízí širokou škálu využití pro průmyslové aplikace.

KONTAKT & PORADENSTVÍ

Nejdůležitější informace

Spalinový systém ICS 5000 z nerezové oceli pro suchý provoz je ideálním řešením v případě podtlakové či přetlakového provozu až 5000 Pa a vysokých teplot spalin. Lze jej použít v interiéru i exteriéru a nabízí širokou škálu aplikací. Dvouplášťový systém odvodu spalin z nerezové oceli v elementární konstrukci má standardně vysoce kvalitní materiály a vysoce účinnou tepelnou izolaci. Shrnuli jsme pro vás všechny výhody tohoto komínového systému:

Proč ICS 5000?

Těsnost při vysokém přetlaku
Extrémní odolnost při vysokých teplotách
Jednovrstvé nebo dvouplášťové provedení
Odolný vůči kondenzátu
Široké pole využití

Těsnost při vysokém přetlaku
Extrémní odolnost při vysokých teplotách
Jednovrstvé nebo dvouplášťové provedení
Odolný vůči kondenzátu
Široké pole využití

Široký rozsah použití

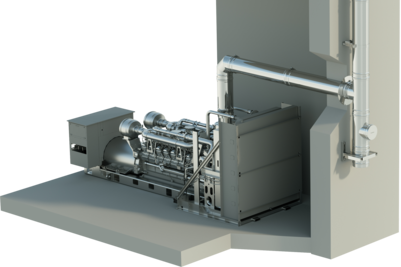

Systém ICS 5000, který lze použít v interiéru i exteriéru, nabízí širokou škálu aplikací pro výfukové plyny z dieselových motorů, plynů a olejů, jakož i pro odpadní vzduch z průmyslových procesů. Rozsah použití sahá od průmyslových aplikací až po dieselové agregáty, generátory nouzového napájení, kotle, odsávaný vzduch (bez kuchyňského odsávaného vzduchu) a kovářské pece. Systém je vhodný i pro montáž na stěnu a podlahu.

Funkční

Dvouplášťový systém odvodu spalin v elementové konstrukci s integrovanou tepelnou izolací je díky předem namontovanému speciálnímu vysokoteplotnímu těsnění dokonalým řešením v případě podtlaku nebo přetlaku až 5000 Pa a vysokých teplot spalin.

Vysoká kvalita

ICS 5000 má standardně vysoce kvalitní materiály: vnitřní vložka je vyrobena z nerezové oceli 316L, vnější plášť z nerezové oceli 304. Izolace z minerální vlny odolné vůči vysokým teplotám slouží jako účinná izolace. Vnitřní vložka i vnější plášť jsou v celém rozsahu svařeny na tupo.

Jednoduchá montáž & bezpečný provoz

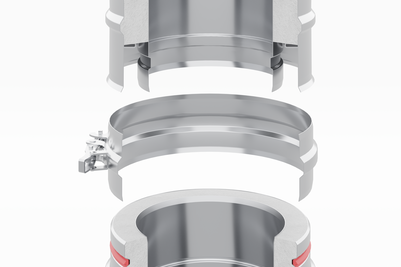

Vnitřní vložka i vnější plášť jsou svařeny na tupo. Na styčné straně vnějšího pláště je vloženo těsnění. Vnitřní a vnější vložka z nerezové oceli mají profilovaný násuvný spoj a upínací spona leží přímo na něm.

Mohlo by vás zajímat

ICS

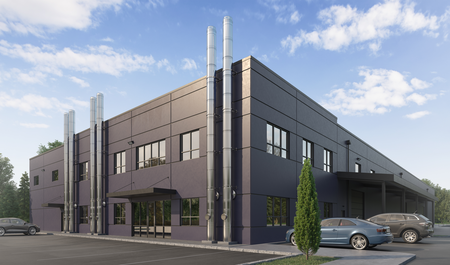

Dvouplášťový komín z nerezové oceli s průběžnou tepelnou izolací v praktickém provedení prvků. Vhodný pro všechna paliva.

K PRODUKTU ICS

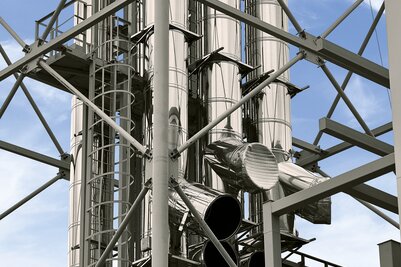

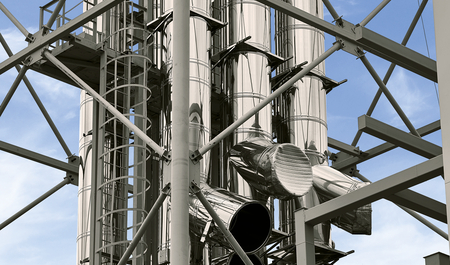

Průmyslové využití

Zjistěte více o možnostech odvodu spalin u velkých průmyslových objektů. Neváhejte se na nás obrátit.

NA STRÁNKU

HP 5000 - Vysoce tlakotěsný komínový systém

Ideální pro všechny průmyslové a komerční aplikace odtahu spalin až do přetlaku 5000 Pa.

K PRODUKTU HP 5000

Podrobnosti & Servis

Zjistěte více informací o podrobnostech a službách systému odvodu spalin ICS 5000, jako je konstrukce, podrobné technické údaje nebo vhodné služby. Máte také možnost stáhnout si příslušnou dokumentaci k výrobku.

Zvětšit

Popis systému

Schiedel ICS 5000 je vynikající volbou pro průmyslovou výstavbu, a tedy pro odvod spalin při přetlaku až 5000 Pa - vhodné pro dieselové generátory, kogenerační jednotky.
Je testován a certifikován podle evropských norem, a proto je vhodný pro trvalé provozní teploty až do 600 °C.
Montuje se buď na stěnu, nebo na podlahu. Systém je rovněž vybaven kapilárním obložením, vnitřním těsněním a (statickou) upínací sponou.

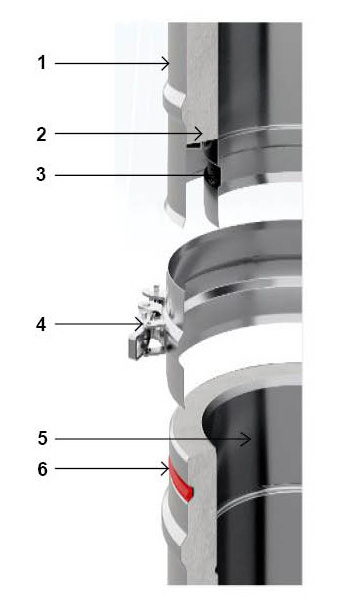

1. Vnější plášť
2. Tepelná izolace
3. Kapilární drážka
4. Spona
5. Vnitřní vložka
6. Těsnění

Technické údaje

Základní data (rozměry, hmotnost apod.)
Tloušťka vložky při daném průměru (vnitřní vložka)	0,5 - 1,0 mm
Tloušťka vložky při daném průměru (vnější plášť)	0,5 - 0,7 mm

Použití
Teplota spalin (suchý provoz)	≤ 600 °C
Materiál (vnitřní vložka)	AISI 316L-EN 1.4404
Materiál (izolace)	Minerální vlákno
Materiál (vnější plášť)	Číslo materiálu: 1.4301
Tepelný odpor izolace	0,37 - 0,56 m²K/W

Všeobecné vlastnosti produktu
Způsob provozu	Suchý, Podtlak (N), Přetlak (P/H)
Nezávislost na vzduchu v místnosti	Ne
Oblast použití	Topné systémy, Generátory, Generátory nouzového napájení
Počet spotřebičů	Jeden spotřebič, Více spotřebičů
Vhodné pro pasivní dům	Ne
Technologie vytápění	Vysoký přetlak do 5000 Pa, Kondenzační spotřebič, Nízkoteplotní spotřebič
