Napojovací díly ke komínům pro bezpečné propojení

Nejdůležitější informace

Napojovací díly jsou vyrobeny z kvalitní nerezové oceli třídy 1.4404 o tloušťce 1 mm. Jsou nabízeny ve variantách pro tenkostěnnou izostatickou vložku (systémy ABSOLUT, UNI SMART, UNI ADVANCED PLUS, KOMBIGAS) a silnostěnnou vložku z technické keramiky.(systém STABIL). Nabízené typy naleznete v Rychlých odkazech. Ostatní rozměry lze vyrobit jako atypický díl. Objednávejte v síti našich obchodních partnerů.

Rychlé odkazy

Proč potřebuji originální napojovací díl?
Jaký napojovací díl potřebuji?
Kde napojovací díl koupím?

Proč potřebuji originální napojovací díl?

Napojovací díl řeší rozdílnou teplotní roztažnost kovu a keramiky
Díl se osazuje zvenčí na keramickou vložku
Při použití neroginálních dílů a vkládá dovnitř keramiky hrozí vlivem roztažení kovu poškození keramiky

Napojovací díl řeší rozdílnou teplotní roztažnost kovu a keramiky
Díl se osazuje zvenčí na keramickou vložku
Při použití neroginálních dílů a vkládá dovnitř keramiky hrozí vlivem roztažení kovu poškození keramiky

Jaký napojovací díl potřebuji?

To závisí na typu spotřebiče a přesných rozměrech kouřovodu (to co jde od spotřebiče) a sopouchu (komínu).
Jednotlivé typy naleznete na stránce Varianty.

To závisí na typu spotřebiče a přesných rozměrech kouřovodu (to co jde od spotřebiče) a sopouchu (komínu).
Jednotlivé typy naleznete na stránce Varianty.

Kde napojovací díl koupím?

Originální napojovací díly lze zakoupit prostřednictvím sítě našich obchodních partnerů. Lze doručit i na adresu zásilkovou službou GLS.

Originální napojovací díly lze zakoupit prostřednictvím sítě našich obchodních partnerů. Lze doručit i na adresu zásilkovou službou GLS.

Galerie (Obrázky & Videa)

Mohlo by vás zajímat

ABSOLUT - Energeticky úsporný komín

TOP produkt mezi keramickými komíny, to je Schiedel ABSOLUT. Komín pro moderní nízkoenergetické a pasivní domy s řadou certifikátů.

K PRODUKTU ABSOLUT

UNI SMART - Těsný komín s přívodem vzduchu

Keramický komín s koncentrickým napojením umožňuje bezpečný odvod spalin, a zároveň zabezpečuje přívod vzduchu ke spotřebiči.

K PRODUKTU UNI SMART

KOMBIGAS - Dva komíny v jednom

Víceúčelový komín KOMNIGAS v sobě ukrývá keramický komín pro pevná paliva a nerezový komín pro plynový kotel. Šachta pro např. solární vedení.

K PRODUKTU KOMBIGAS

Varianty

Napojovací díly se liší podle typu keramické vložky. Izostatická vložka je tenčí (systémy ABSOLUT, UNI SMART, UNI ADVANCED PLUS, KOMBIGAS), vložka z technické keramiky pak silnější (systém STABIL). Níže naleznete aktuálně nabízené typy, které lze objednat prostřednictvím sítě našich obchodních partnerů. Pokud potřebujte jiný rozměr, lze vyrobit jako ATYP.

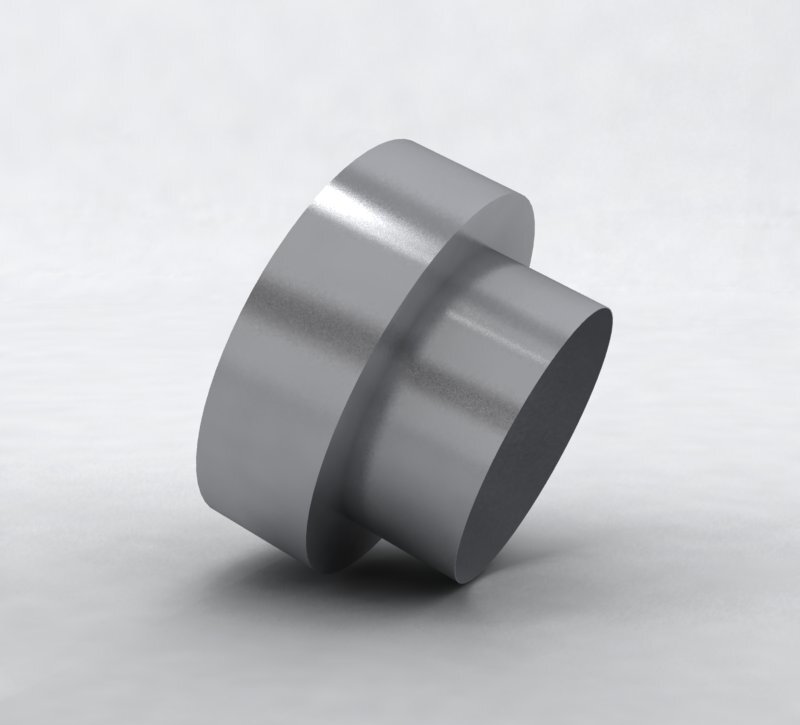

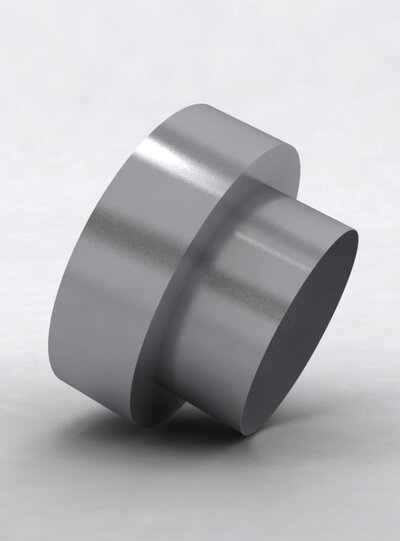

Napojovací díl univerzální

Napojovací díl univerzální - nerezový díl, který se osadí vně na keramický komínový sopouch. Z druhé strany se osadí kouřovod od spotřebiče. Obsahuje skleněnou pásku pro lepší osazení a utěsnění. Níže uvedené rozměry jsou kouřovod / sopouch (komín)
v mm.

Izostatické vložky Vložky z technické keramiky (STABIL)
120/140 - obj. kód 170489 120/160 - obj. kód 170510
120/160 - obj. kód 170490 120/180 - obj. kód 170511
120/180 - obj. kód 170491   120/200 - obj. kód 170512
120/200 - obj. kód 170492 130/140 - obj. kód 170513
130/160 - obj. kód 170494   130/160 - obj. kód 170514
130/200 - obj. kód 170496   130/180 - obj. kód 170515
140/140 - obj. kód 170497 130/200 - obj. kód 170516
140/180 - obj. kód 170499   140/140 - obj. kód 170517
150/160 - obj. kód 170501 150/160 - obj. kód 170521
150/180 - obj. kód 170502   150/180 - obj. kód 170522
150/200 - obj. kód 170503   150/200 - obj. kód 170523
160/160 - obj. kód 170504   160/160 - obj. kód 170525
160/180 - obj. kód 170505 160/180 - obj. kód 170526
160/200 - obj. kód 170506   160/200 - obj. kód 170527
180/180 - obj. kód 170507   180/180 - obj. kód 170529
180/200 - obj. kód 170508   180/200 - obj. kód 170530
200/200 - obj. kód 171055 200/200 - obj. kód 171056

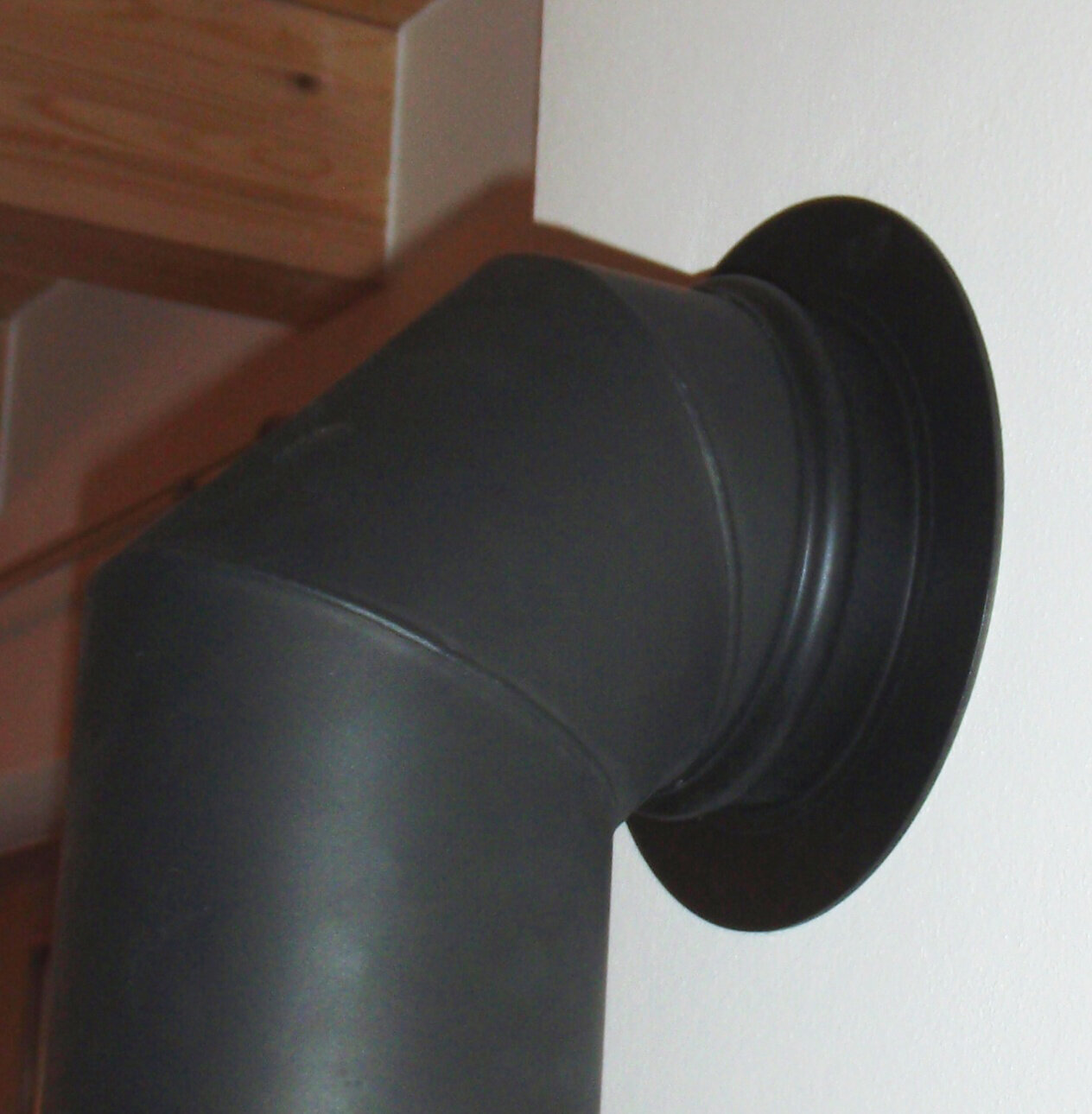

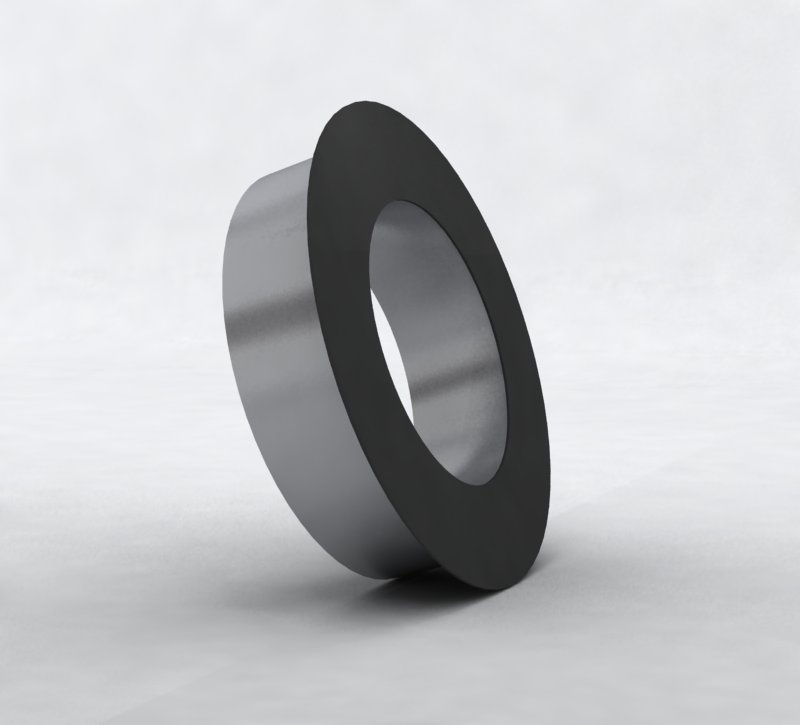

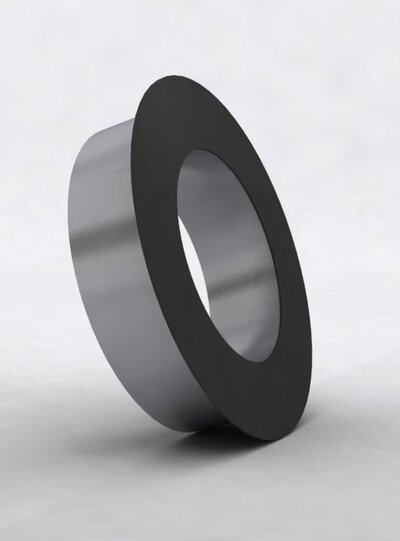

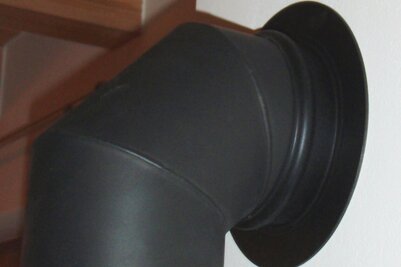

Napojovací díl kamnářský černý jednostranný

Napojovací díl kamnářský černý - stejná funkce jako u univerzálního napojovacího dílu, z vnější části pohledová černá rozeta. Níže uvedené rozměry jsou kouřovod / sopouch (komín) v mm.

Izostatické vložky Vložky z technické keramiky (STABIL)
120/140 - obj. kód 170464   120/140 - obj. kód 170475
120/160 - obj. kód 170465 120/160 - obj. kód 170476
120/180 - obj. kód 170466   120/180 - obj. kód 170477
120/200 - obj. kód 170467 120/200 - obj. kód 170478
130/160 - obj. kód 170468   130/160 - obj. kód 170479
130/180 - obj. kód 170469   130/180 - obj. kód 170480
130/200 - obj. kód 170470   130/200 - obj. kód 170481
150/180 - obj. kód 170471   150/180 - obj. kód 170482
150/200 - obj. kód 170472 150/200 - obj. kód 170483
160/200 - obj. kód 170473   160/200 - obj. kód 170485
180/200 - obj. kód 170474   180/200 - obj. kód 170486

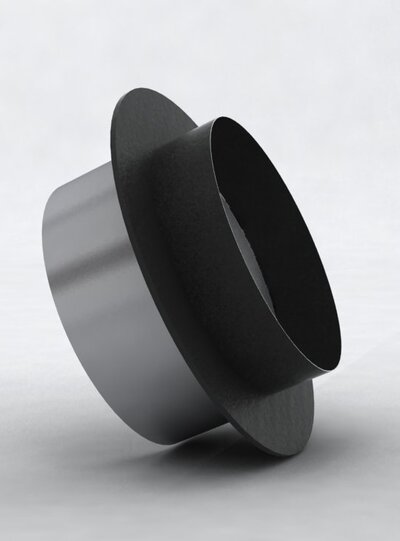

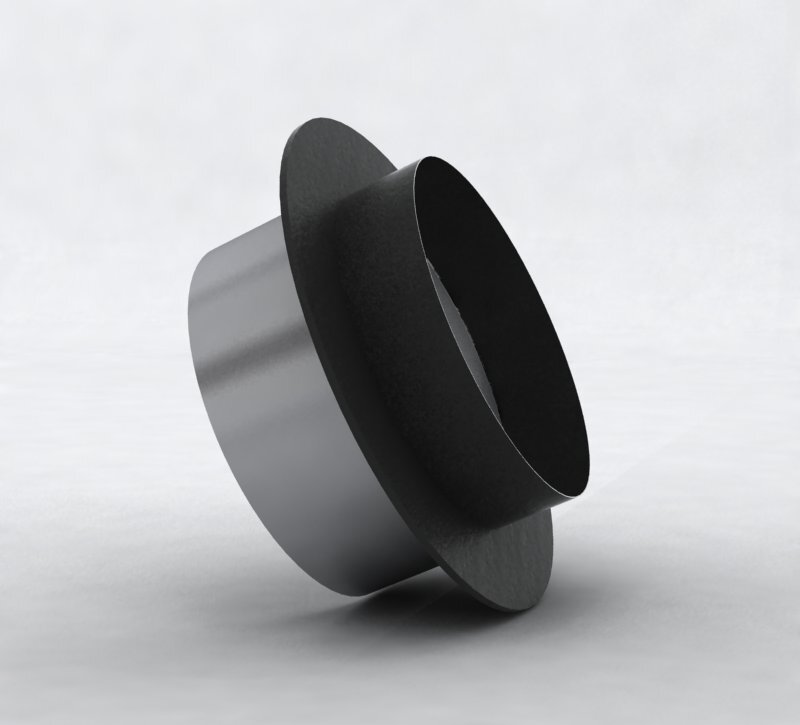

Napojovací díl kamnářský černý oboustranný

Napojovací díl černý kamnářský oboustranný - stejná funkce jako u univerzálního napojovacího dílu, z vnější části pohledová černá rozeta, uzpůsobená pro připojení kouřovodu o podobném průměru jako je komínové těleso např. 150/160 mm.

Níže uvedené rozměry jsou kouřovod / sopouch (komín) v mm.

Izostatické vložky Vložky z technické keramiky (STABIL)
150/160 - obj. kód 170456 140/140 - obj. kód 170460
160/180 - obj. kód 170457 150/160 - obj. kód 170461
180/180 - obj. kód 170458 160/180 - obj. kód 170462
100/180 - obj. kód 170463

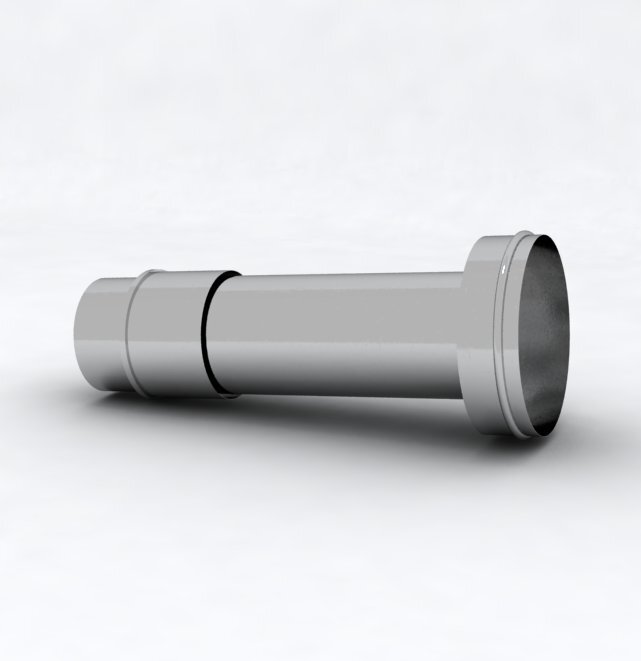

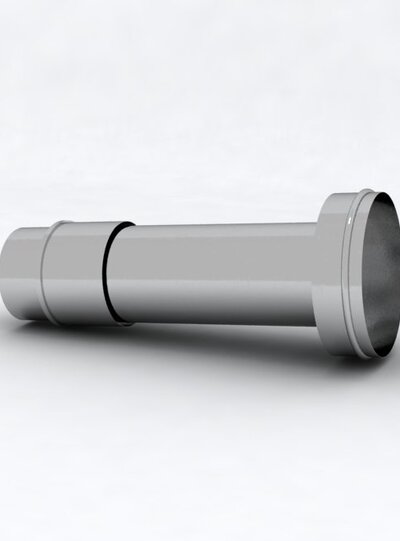

Napojovací díl přes zeď

Napojovací díl přes zeď - univerzální napojovací díl s prodlouženou nastavitelnou délkou, pro napojení spotřebiče za zdí. Max. délka 0,5 m. Níže uvedené rozměry jsou kouřovod / sopouch (komín) v mm.

Izostatické vložky Vložky z technické keramiky (STABIL)
120/160 - obj. kód 131059 120/160 - obj. kód 131042
130/160 - obj. kód 131060 130/160 - obj. kód 131043
140/140 - obj. kód 131058   140/140 - obj. kód 131041
140/180 - obj. kód 131064 140/180 - obj. kód 131047
140/200 - obj. kód 131068   140/200 - obj. kód 131051
150/160 - obj. kód 131062   150/160 - obj. kód 131045
150/180 - obj. kód 131065 150/180 - obj. kód 131048
150/200 - obj. kód 131069   150/200 - obj. kód 131052
160/160 - obj. kód 131063 160/160 - obj. kód 131046
160/180 - obj. kód 131066   160/180 - obj. kód 131049
160/200 - obj. kód 131070   160/200 - obj. kód 131053
180/180 - obj. kód 131067   180/180 - obj. kód 131050
180/200 - obj. kód 131071 180/200 - obj. kód 131054
200/200 - obj. kód 131072   200/200 - obj. kód 131055

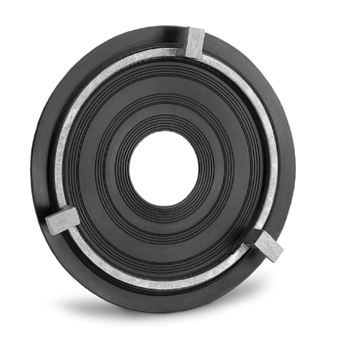

Gumový napojovací adaptér

Gumový napojovací adaptér - slouží pro připojení spotřebičů s teplotou spalin do 160°C.

Podrobnosti & Servis

Zjistěte více informací o originálních napojovacích dílech jako jsou jejich podrobné technické údaje nebo vhodné služby. Máte také možnost stáhnout si příslušnou dokumentaci k výrobku.

Zvětšit

Popis výrobku

Napojovací díl z nerezové oceli složí k bezpečnému připojení spotřebiče ke komínu. Po omítnutí stěny se zasune na doraz zvenčí na vnější hranu komínové vložky (sopouchu). Na kouřovod se taktéž nalepí páska v požadovaných vrstvách pro získání těsného efektu stejně jako mezi sopouchem a napojovacím dílem.

Brožury & Letáky

Montážní návod napojovací díl hladký, 2020
