Schiedel CLV: Koncentrický dvouvrstvý komínový systém

Nejdůležitější informace

Rychlé odkazy

Komín na míru - Vyžádat si cenovou nabídku

Proč CLV?
Funkční
Vysoká kvalita
Jednoduchá a rychlá montáž

Proč CLV?

Možnost napojení až 10 kondenzačních spotřebičů
I pro uhýbané komíny
Odolnost vůči kondenzátu
Jednoduchá a rychlá montáž

Funkční

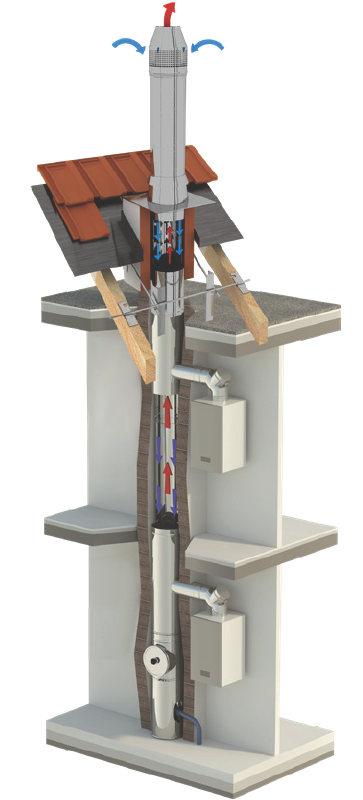

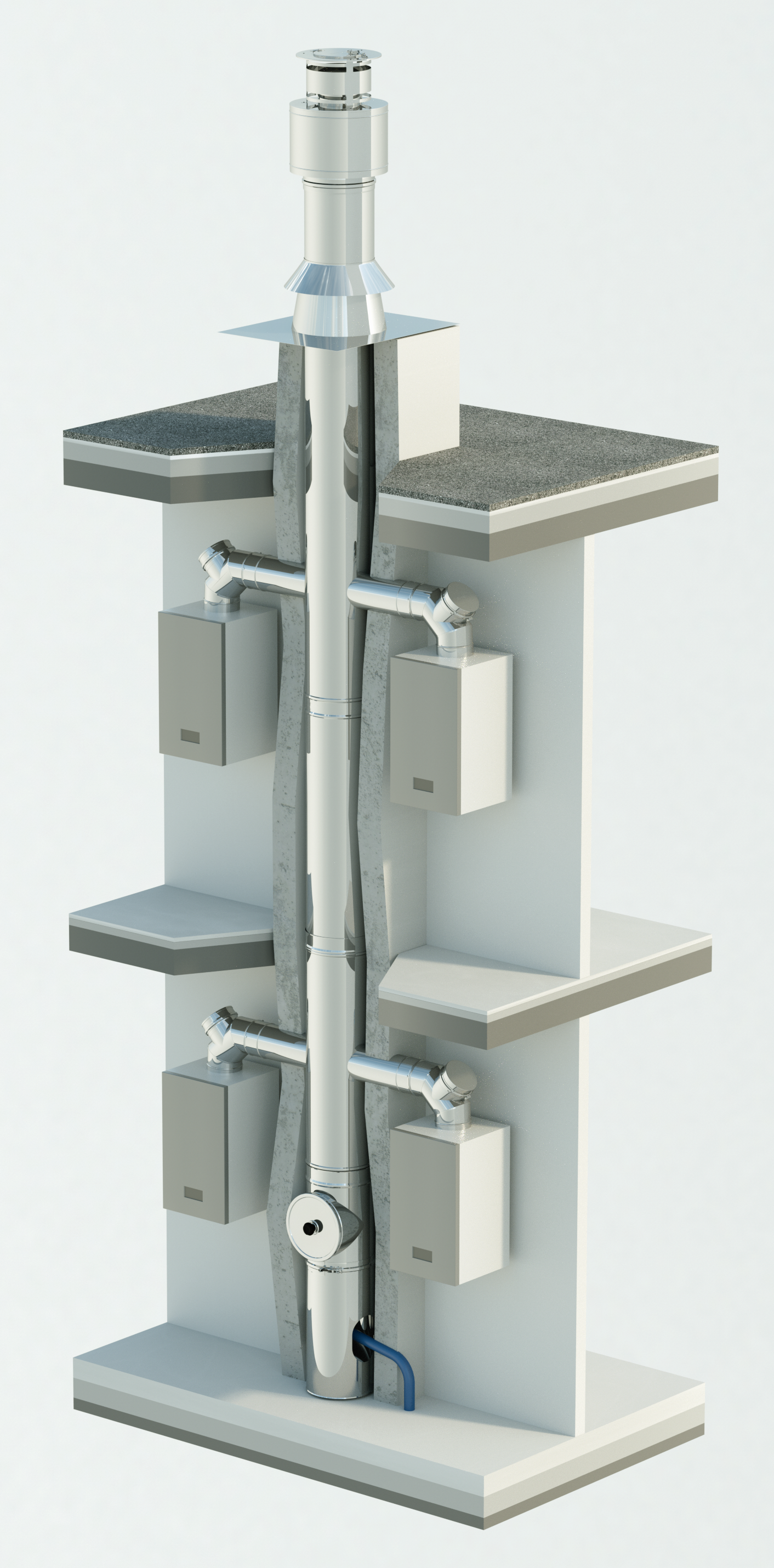

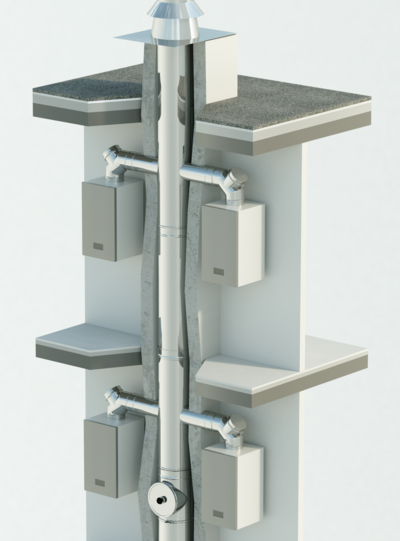

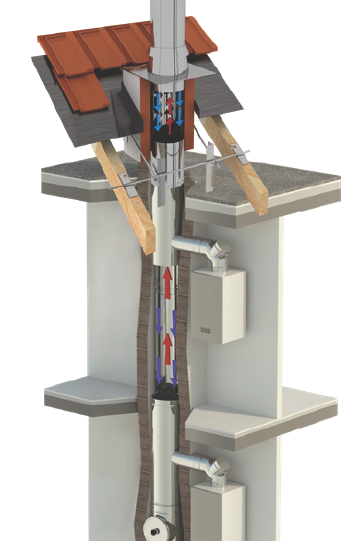

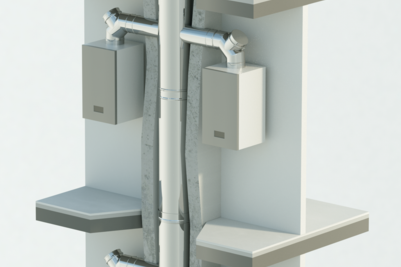

Vzduchospalinový systém CLV je ideálním řešením pro připojení kondenzačních spotřebičů v bytových domech, případně využitelný při dostavbě komínového tělesa do již existujících bytových domů.

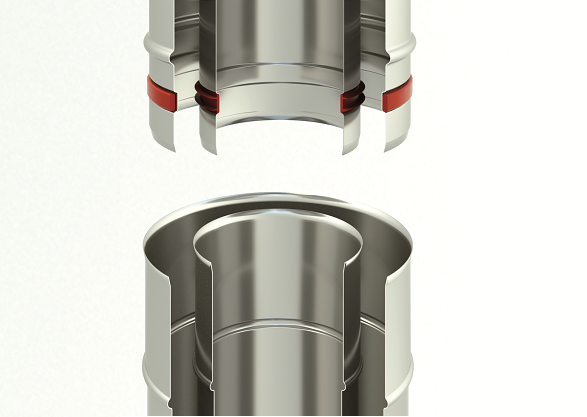

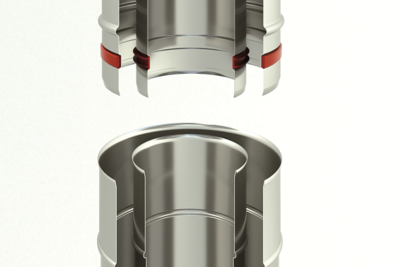

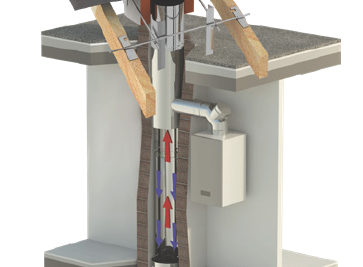

Koncentrická konstrukce umožňuje odvod spalin i přívod spalovacího vzduchu.

Vysoká kvalita

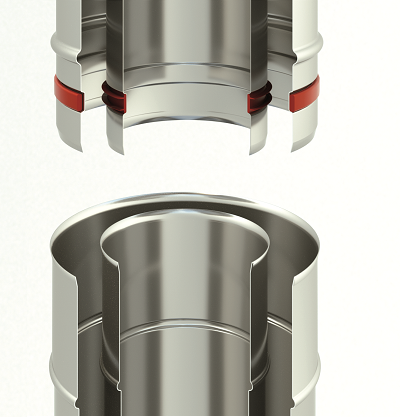

Při výrobě komínu CLV je kladen důraz výhradně na nejvyšší kvalitu materiálů a přesnost. Oba pláště jsou vyrobeny z vysoce kvalitní nerezové oceli, precizním způsobem zpracování.

Jednoduchá a rychlá montáž

Díky nízké hmotnosti a širokou škálou sortimentu lze systém kotvit do svislé či vodorovné stavební konstrukce a provádět úhyby dle potřeby. Po výstavbě je systém okamžitě funkční.

Galerie (Obrázky & Videa)

Mohlo by vás zajímat

Komíny pro bytové domy

Podívejte se na další nabízená možnosti řešení odvodu spalin u vícebytových domů.

na stránku

MULTI pro novostavby bytových domů

Zjistětě více o keramickém komínovém systému MULTI, určeném pro novostavby vícebytových domů.

k multi

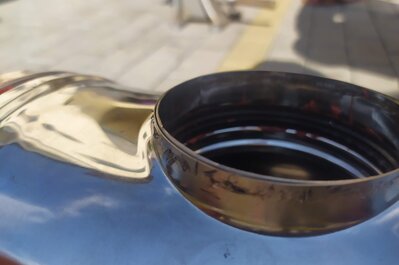

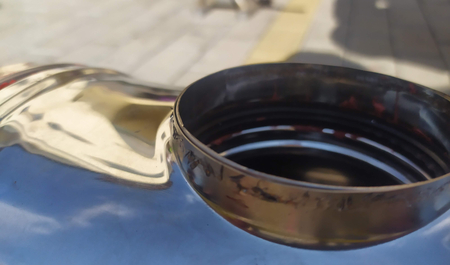

QUADRO RENOVATION

Potřebujete renovovat starší komínový systém QUADRO? Podívejte se možnost QUADRO renovation.

KE QUADRO RENOVATION

Podrobnosti & Servis

Zjistěte více informací o podrobnostech a službách komínu CLV, jako je konstrukce, podrobné technické údaje nebo vhodné služby. Máte také možnost stáhnout si příslušnou dokumentaci k výrobku.

Zvětšit

Popis systému

Vzduchospalinový komínový systém Schiedel CLV pro přívod spalovacího vzduchu a odvod spalin od vícero plynových spotřebičů koncentrickým způsobem.
Ideální řešení pro připojení kondenzačních spotřebičů v bytových domech, případně využitelný při dostavbě komínového tělesa do již existujících bytových domů.

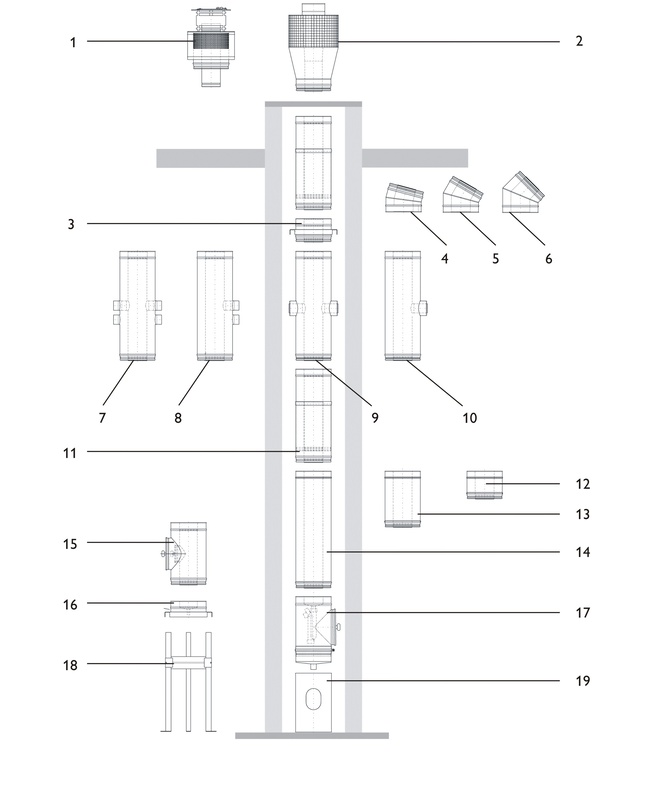

1.  Komínová hlava s protidešť. krytem   11. Nastavitelný díl
2.  Komínová hlava 12. Rovný díl 205 mm
3.  Vynášecí díl 13. Rovný díl 455 mm
4. Koleno 15° 14. Rovný díl 955 mm
5. Koleno 30° 15. Díl s kontr. otvorem
6. Koleno 45° 16. Dno s odvodem kond.
7. Sopouch 180°   17.  Dno s kontrolním otv. bez vnitřní vložky
s vypouštěcí zátkou a sifónem
8. Sopouch 18. Teleskopická podpěra
9. Sopouch 180° 19. Pevná podpěra
10. Sopouch 80/125

Technické údaje

Základní data (rozměry, hmotnost apod.)
Tloušťka vložky při daném průměru (vnitřní vložka)	0,4 mm
Tloušťka vložky při daném průměru (vnější plášť)	0,4 mm

Použití
Teplota spalin (suchý provoz)	≤ 200 °C
Materiál (vnitřní vložka)	AISI 316L-EN 1.4404
Materiál (vnější plášť)	Číslo materiálu: 1.4301

Všeobecné vlastnosti produktu
Způsob provozu	Přetlak (P/H), Podtlak (N)

Nabízený servis

U společnosti Schiedel jsou odpovídající služby naší prioritou. Servis je důležitou součástí celkového balíčku služeb Schiedel. Kromě kvality, bezpečnosti, spolehlivosti a inovace výrobků a dobrého poměru ceny a výkonu má na spokojenost zákazníků významný vliv i servis.

Váš osobní kontakt

Hledáte tipy nebo odborného poradce ve svém okolí? Pomůžeme vám s jeho vyhledáváním.

VYHLEDÁNÍ ODBORNÉHO PORADCE

Technické poradenství & Zákaznické centrum

Najděte správnou kontaktní osobu v zákaznickém centru, zákaznickém servisu nebo pro technické poradenství.

KE KONTAKTŮM

Najděte si vhodný produkt!

Ještě jste nenašli ten správný výrobek? Získejte ten správný produkt pro své potřeby pomocí našeho online asistenta.

NAJDĚTE SI VHODNÝ PRODUKT

Portál pro stavebníka

Objevte své možnosti jako stavebník: poradenství
v oblasti komínů a kamen, žádost o leták a mnoho dalšího.

PRO STAVEBNÍKA

Zjistěte více o našem showroomu

Podívejte se, jaké produkty můžete shlédnout
v našem showroomu a zaregistrujte si návštěvu
v rezervačním systému.

NA STRÁNKU

Registrace záruky online

Věděli jste, že váš Schiedel výrobek můžete zaregistrovat do našeho systému a mít tak záruku online?

ONLINE ZÁRUKA

Pro profesionály

Jste architekt, projektant, stavební firma nebo kominík či kamnář - skutečný profesionál? Pak jste na správném místě. V příloze naleznete všechny důležité podrobné informace, jako je naše databáze 3D CAD/BIM, všechny příslušné soubory ke stažení (PDF) k výrobku nebo vhodné online nástroje.

Ke stažení

Prohlášení o vlastnostech CLV, 2019

PDF (162.99 KB)

Technický list CLV, 2018

PDF (420.04 KB)

Ceník nerezových třívrstvých komínů, 1.1.2024

PDF (12.43 MB)

Vhodné online nástroje

3D BIM/CAD databáze

V našich online databázích máte přístup k více než 4 000 výkresů našich nerezových, keramických nebo systémů kamen. Zaregistrujte se nyní a stahujte. (Produkt CLV není součástí databáze).

KE CAD/BIM KNIHOVNÁM
