Kestävä huippuluokan teräspiippu
ICS soveltuu kaikille polttoaineille ja sitä voidaan käyttää öljy- ja kaasutakkojen kanssa sekä ali- että ylipaineessa, ja se se soveltuu myös nestemäisille polttoaineille.
ICS-teräspiipun hyödyt:
Pikalinkit
Energiatehokkuus
ICS-piippujärjestelmällä on huippulaadukas lämmöneristys. Tehokkaana eristeenä toimii korkean lämpötilan kestävä sitraantumaton SuperWool-eriste. Lämmöneristys ja sisäputken vahvuus ovat saatavilla myös eri paksuisina.
ICS-piippujärjestelmällä on huippulaadukas lämmöneristys. Tehokkaana eristeenä toimii korkean lämpötilan kestävä sitraantumaton SuperWool-eriste. Lämmöneristys ja sisäputken vahvuus ovat saatavilla myös eri paksuisina.
Toiminnallisuus
Elementtirakenteinen kaksoisseinämäinen savukaasujärjestelmä, jossa on integroitu lämpöeristys, soveltuu lähes kaikille polttoaineille muun muassa öljy- ja kaasutakoille sekä ali- että ylipaineessa, eikä ole altis kosteudelle kapillaarilukkojensa ansiosta. (Ei sovellu viljan polttamiseen). Ruostumattomasta ja haponkestävästä teräksestä valmistettua ICS-hormijärjestelmää voidaan käyttää sisällä ja ulkona lähes kaikissa rakennus- ja teollisuuskäytössä.
Elementtirakenteinen kaksoisseinämäinen savukaasujärjestelmä, jossa on integroitu lämpöeristys, soveltuu lähes kaikille polttoaineille muun muassa öljy- ja kaasutakoille sekä ali- että ylipaineessa, eikä ole altis kosteudelle kapillaarilukkojensa ansiosta. (Ei sovellu viljan polttamiseen). Ruostumattomasta ja haponkestävästä teräksestä valmistettua ICS-hormijärjestelmää voidaan käyttää sisällä ja ulkona lähes kaikissa rakennus- ja teollisuuskäytössä.
Ruostumattomasta teräksestä valmistetut poistoilmajärjestelmät prosessilämpöä varten
- Paloturvallinen rasvapalon kestävä poistohormi
- Rasvankestävät Exodraft-huippuimurijärjestelmät
- Helppo puhdistettavuus - sileä haponkestävä kanava on helppo puhdistaa
- Kestävä
- Perinteiseen rasvakanavaan verrattuna 100 mm pienempi tilantarve
- Moduulirakenteen ansiosta nopeampi asentaa
- Paloturvallinen rasvapalon kestävä poistohormi
- Rasvankestävät Exodraft-huippuimurijärjestelmät
- Helppo puhdistettavuus - sileä haponkestävä kanava on helppo puhdistaa
- Kestävä
- Perinteiseen rasvakanavaan verrattuna 100 mm pienempi tilantarve
- Moduulirakenteen ansiosta nopeampi asentaa
Huippuluokan kestävä teräspiippu
Ruostumattomasta ja haponkestävästä teräksestä, jossa on huippulaadukas sintraantumaton lämpöeriste, ICS on kevyt ja kestävä elementtirakenteinen valmisratkaisu vaativimpiinkin kohteisiin, ICS:sää voidaan käyttää kiinteiden ja kaasumaisten polttoaineiden kanssa sekä ICS soveltuu myös rasvakäyttöön.
- ICS-teräspiipun käyttömahdollisuudet: Kaasu- ja öljylaitteistojen käyttöön
- Vaativat ja paloturvalliset ilmanvaihtoratkaisut
- Kohdepoistot savukaasu- ja kemiallisten aineiden poistossa
- Rasvakanavat
- Kahvipaahtimot ja ruokateollisuus
- Leipomoiden polttimien ja uunin höyrynpoistot
- Paineenkestävät ratkaisut generaattoreihin / varavoimakoneisiin
- Maalaamoihin ja käsittelytiloihin
- Krematoriot ja äärimmäistä 1000° C astetta jatkuvasti kestäviin sovelluksiin
- Hiiligrillit ja pizzauunit
Lisää käyttötarkoituksia kartoitetaan jatkuvasti!
Ruostumattomasta ja haponkestävästä teräksestä, jossa on huippulaadukas sintraantumaton lämpöeriste, ICS on kevyt ja kestävä elementtirakenteinen valmisratkaisu vaativimpiinkin kohteisiin, ICS:sää voidaan käyttää kiinteiden ja kaasumaisten polttoaineiden kanssa sekä ICS soveltuu myös rasvakäyttöön.
- ICS-teräspiipun käyttömahdollisuudet: Kaasu- ja öljylaitteistojen käyttöön
- Vaativat ja paloturvalliset ilmanvaihtoratkaisut
- Kohdepoistot savukaasu- ja kemiallisten aineiden poistossa
- Rasvakanavat
- Kahvipaahtimot ja ruokateollisuus
- Leipomoiden polttimien ja uunin höyrynpoistot
- Paineenkestävät ratkaisut generaattoreihin / varavoimakoneisiin
- Maalaamoihin ja käsittelytiloihin
- Krematoriot ja äärimmäistä 1000° C astetta jatkuvasti kestäviin sovelluksiin
- Hiiligrillit ja pizzauunit
Lisää käyttötarkoituksia kartoitetaan jatkuvasti!
Yksinkertainen asennus ja turvallinen käyttö

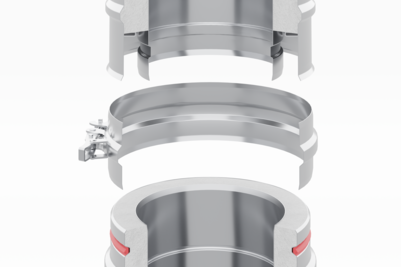

Hormijärjestelmän tarkka ja tiivis muhviliitos sekä kiinnityspannat varmistavat nopean ja turvallisen asennuksen. Tuote on valmiiksi eristetty sintraantumattomalla SuperWool-villalla, joten työmaalla ei tarvitse eristää eikä hitsata tuotetta vaan se on valmis suoraan asennettavaksi.
Hormijärjestelmän tarkka ja tiivis muhviliitos sekä kiinnityspannat varmistavat nopean ja turvallisen asennuksen. Tuote on valmiiksi eristetty sintraantumattomalla SuperWool-villalla, joten työmaalla ei tarvitse eristää eikä hitsata tuotetta vaan se on valmis suoraan asennettavaksi.
Laatu
Korkeat lämpötilat, paine, mahdollinen kosteus tai suuri kemiallinen rasitus vaativat, että toteutuksessa ja suunnittelussa on käytettävä korkealaatuisia ja kestäviä materiaaleja. Siksi takaamme järjestelmän toimivuuden 10 vuodeksi.
Korkeat lämpötilat, paine, mahdollinen kosteus tai suuri kemiallinen rasitus vaativat, että toteutuksessa ja suunnittelussa on käytettävä korkealaatuisia ja kestäviä materiaaleja. Siksi takaamme järjestelmän toimivuuden 10 vuodeksi.
Galleria (kuvat ja videot)
Alta löydät lisää sisältöä ICS-teräspiipusta.
Lisää mielenkiintoista sisältöä

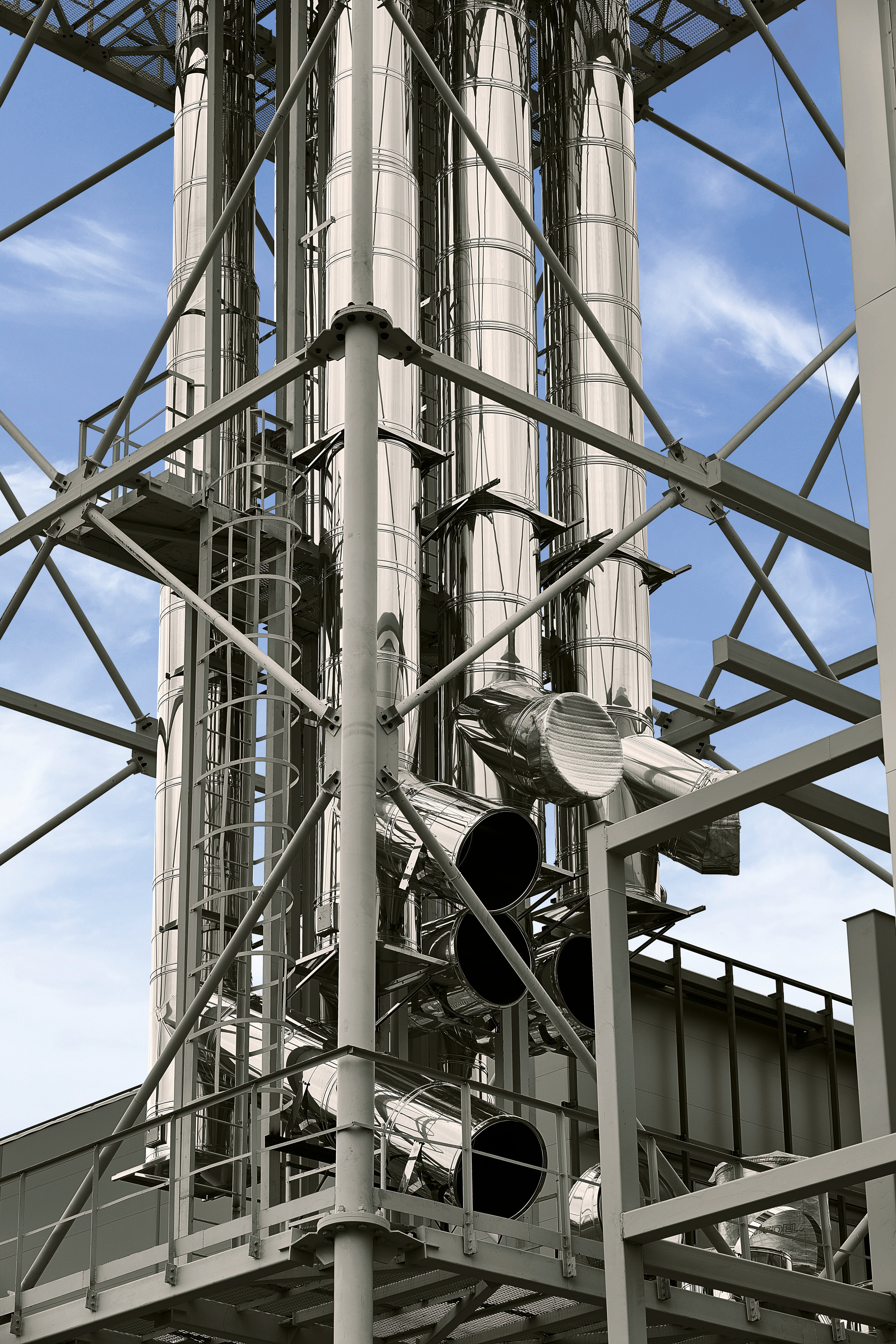

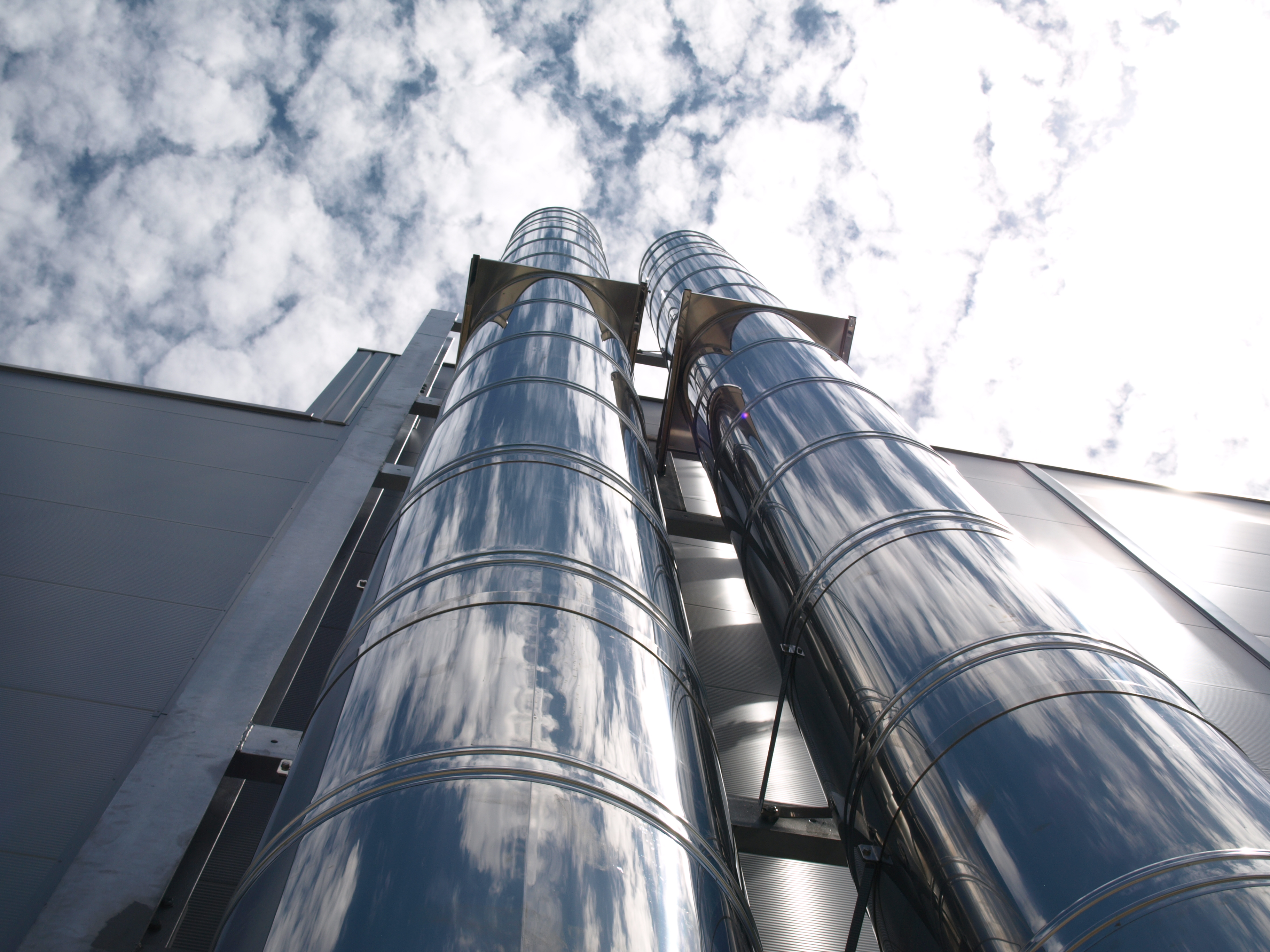

ICS 5000

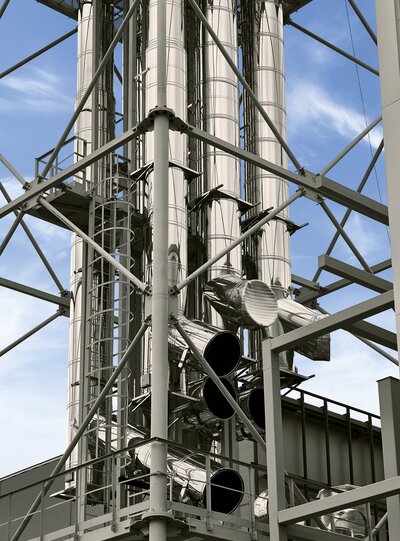

Kaksiseinäinen ruostumattomasta teräksestä valmistettu savukaasujärjestelmä ICS 5000 on täydellinen ratkaisu, kun on kyse jopa 5000 Pa:n ali- ja/tai ylipaineista ja korkeista savukaasujen lämpötiloista. Se tarjoaa monenlaisia käyttömahdollisuuksia teollisiin sovelluksiin.
PERMETER SMOOTH
Permeter Smooth -valmispiippu sopii tulisijaan kuin tulisijaan ja on paloturvallisuuden huippuluokkaa.

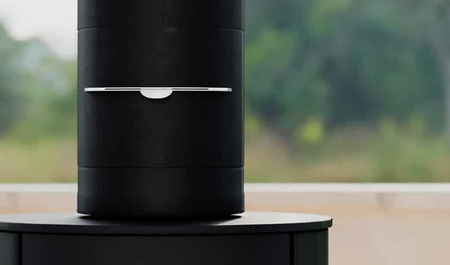

PERMETER SMOOTH AIR
Korvausilmakanavallinen Permeter Smooth Air -valmispiippu takaa tasaisen lämpimän huonetilan ja tehokkaammin toimivan tulisijan.
Tekniset tiedot
| Perustiedot (mitat, paino etc.) | |
Sisähalkaisija |
80 - 700 mm |
Ulkohalkaisija |
130 - 750 mm |
Seinämän paksuus halkaisijaa kohti (sisäpuoli) |
0,5 - 1,0 mm |
Eristyksen paksuus per halkaisija |
25 / 50 mm |
Seinämän paksuus halkaisijaa kohti (ulkopuoli) |
0,5 - 0,7 mm |
Paino halkaisijaa kohti |
4,4 - 22,4 kg/m |
| MATERIAALITIEDOT | |
Savukaasun lämpötila (kuiva) |
≤ 600 °C |
Materiaali (sisäpuoli) |
Materiaali 1.4404 |
Materiaali (eristys) |
Mineraalikuitu |
Materiaali (ulkopuoli) |
Materiaali 1.4301 |
Eristyksen paksuudella lämpövastus (m²K/W) |
0,37 - 0,56 m²K/W |
| Yleiset tuoteominaisuudet | |
Käyttö- |
Kuiva, Kosteus, Alipaine (N), Positiivinen paine |
Suljettu huone |
Ei |
Ammatti |
Yksittäinen, Moni |
Sopii passiivitaloon (huoneilmasta riippumaton) |
Ei |
Lämmitystekniikka |
Kondensoiva kattilatekniikka, Matalan lämpötilan teknologia, Perinteinen lämmitystekniikka |
ICS
- Yksinkertainen Push-Fit -kiinnitys takaa helpon asennuksen ahtaimmissakin kohteissa
- El120 Paloluokiteltu
- Kattava CAD / BIM -kirjasto suunnittelutyötäsi varten

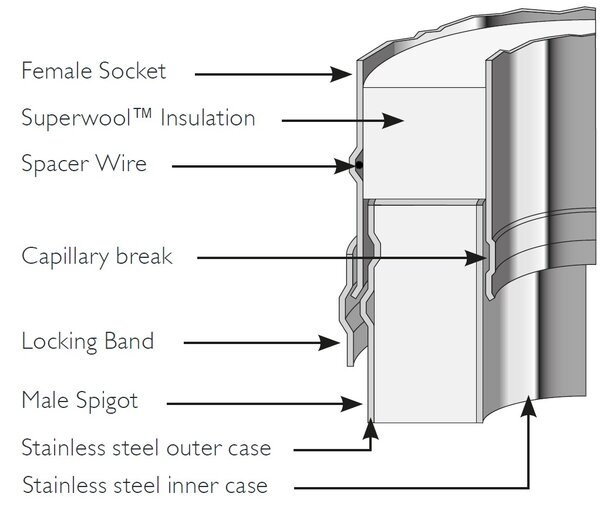

- Edistyksellinen korroosionkestävä muotoilu ja rakenne laserhitsatulla 316L-sisäputkella. Ainoa kansainvälisen GASTEC -korroosiotestin läpäissyt teräksinen hormijärjestelmä
- Kapillaarilukot estävät kosteuden kertymistä liitosten väliin
- Liitossysteeminen ansiosta hormi on eristetty koko järjestelmän pituudelta, ei kuumia pisteitä
- Tehokas Superwool-eristys, joka ylläpitää savukaasujen lämpötilaa ja minimoi kondensaation
- Matala ulkolämpötila
Palvelut
Schiedelillä palvelu on muutakin kuin ystävällinen ääni puhelimessa. Palvelu on olennainen osa Schiedelin kokonaispakettia. Tuotteiden laadun, turvallisuuden, luotettavuuden ja innovatiivisuuden sekä hyvän hinta-laatusuhteen lisäksi asiakastyytyväisyyteen vaikuttaa merkittävästi palvelumme. Tarjoamme ICS -teräspiipulle seuraavia palveluita:
Schiedel-asennuspalvelu
Tarjoamme koko Suomen laajuisen piippu- ja takka-asennuspalvelun "avaimet käteen" -periaatteella tilauksen yhteydessä.
Asiakaspalvelu ja tarjouslaskenta
Löydä oikea yhteyshenkilö asiakaspalveluun.
Tuki ja logistiikka
Selvitä, miten voimme tukea sinua – toimituksessa, verkkotyökaluilla tai asiantuntijoidemme arvokkaalla taustatiedolla.
CAD/BIM-tietokanta
Verkkotietokannassamme on yli 4 000 piirustusta tulisijoistamme ja savupiippujärjestelmistämme. Rekisteröidy nyt ja lataa.

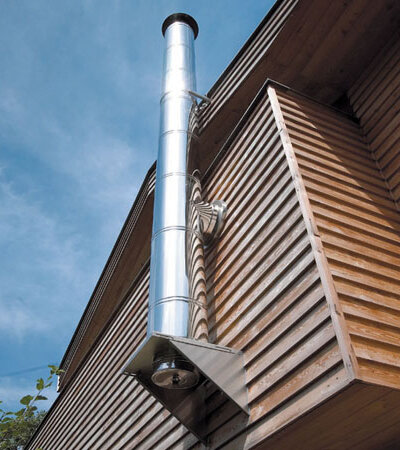

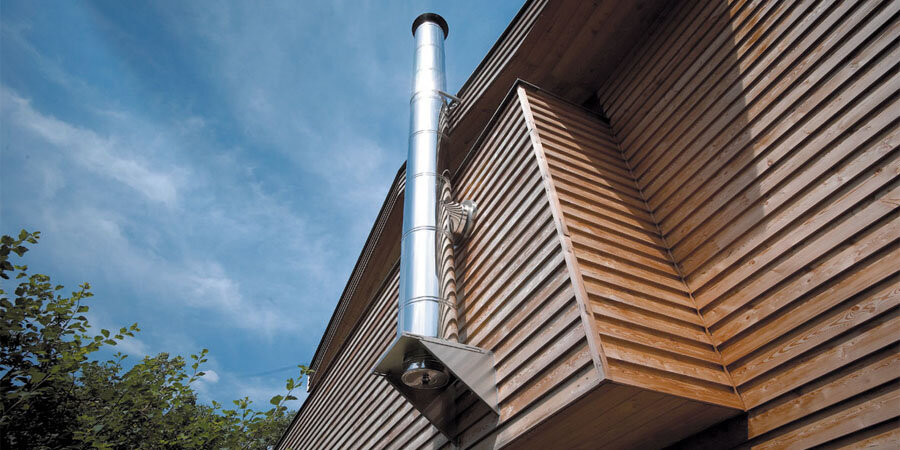

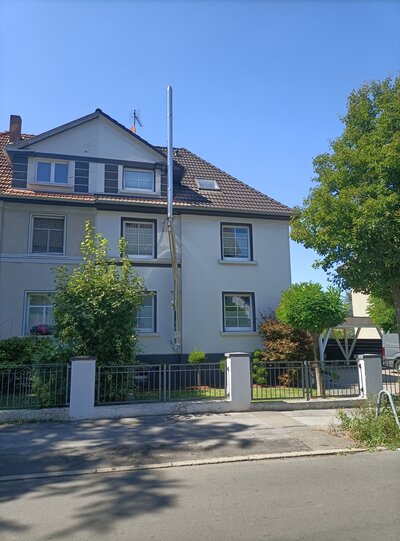

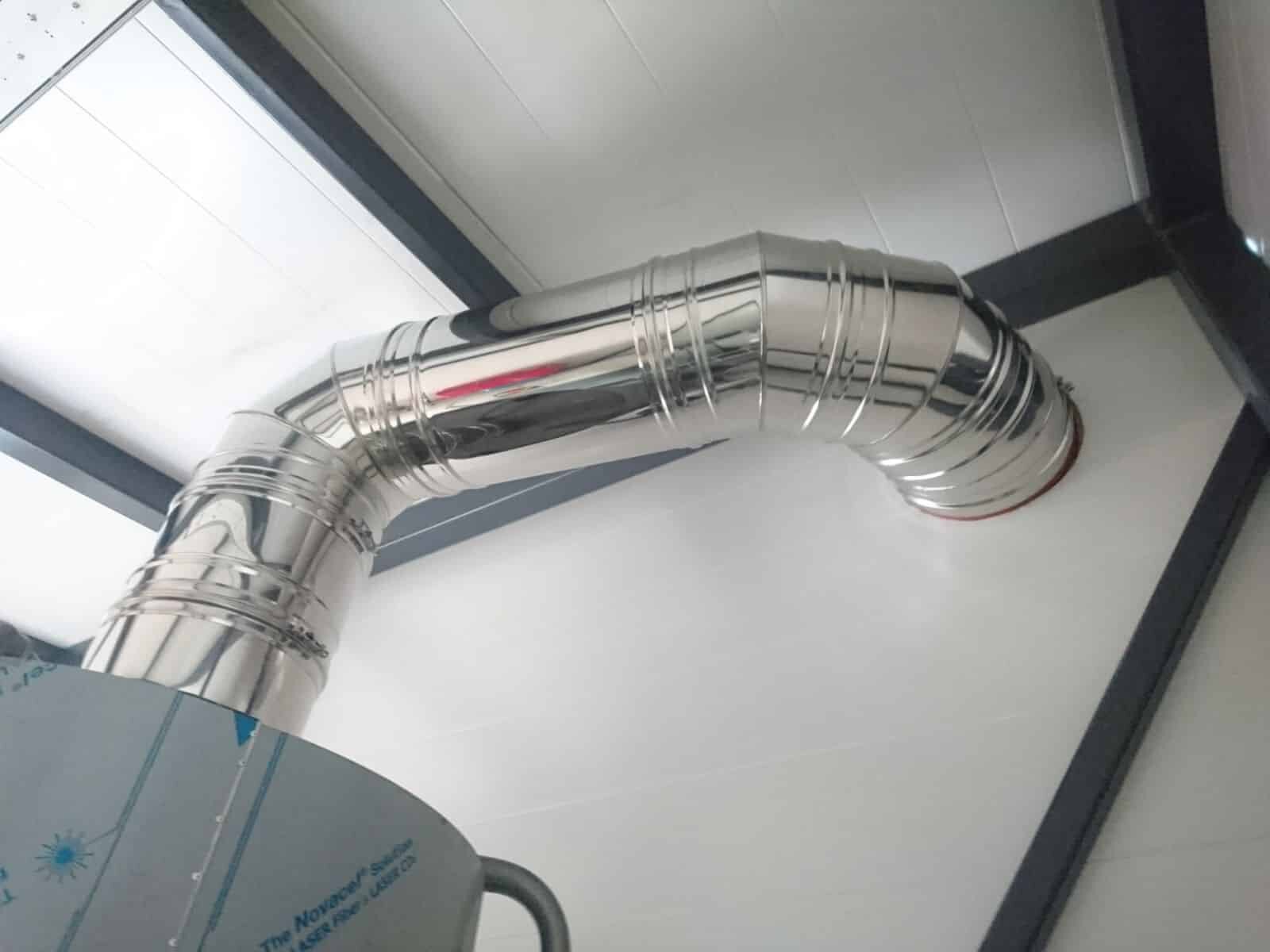

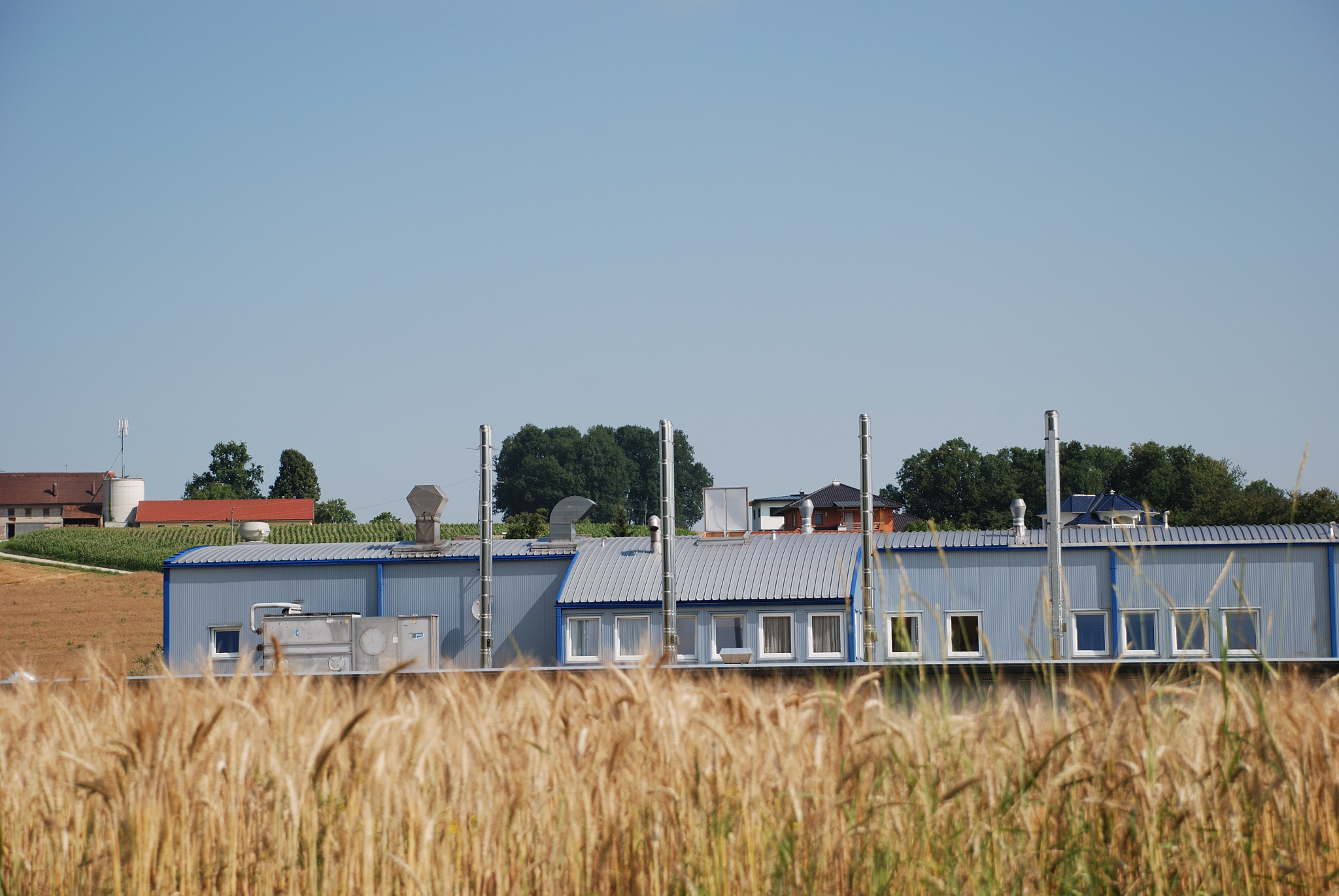

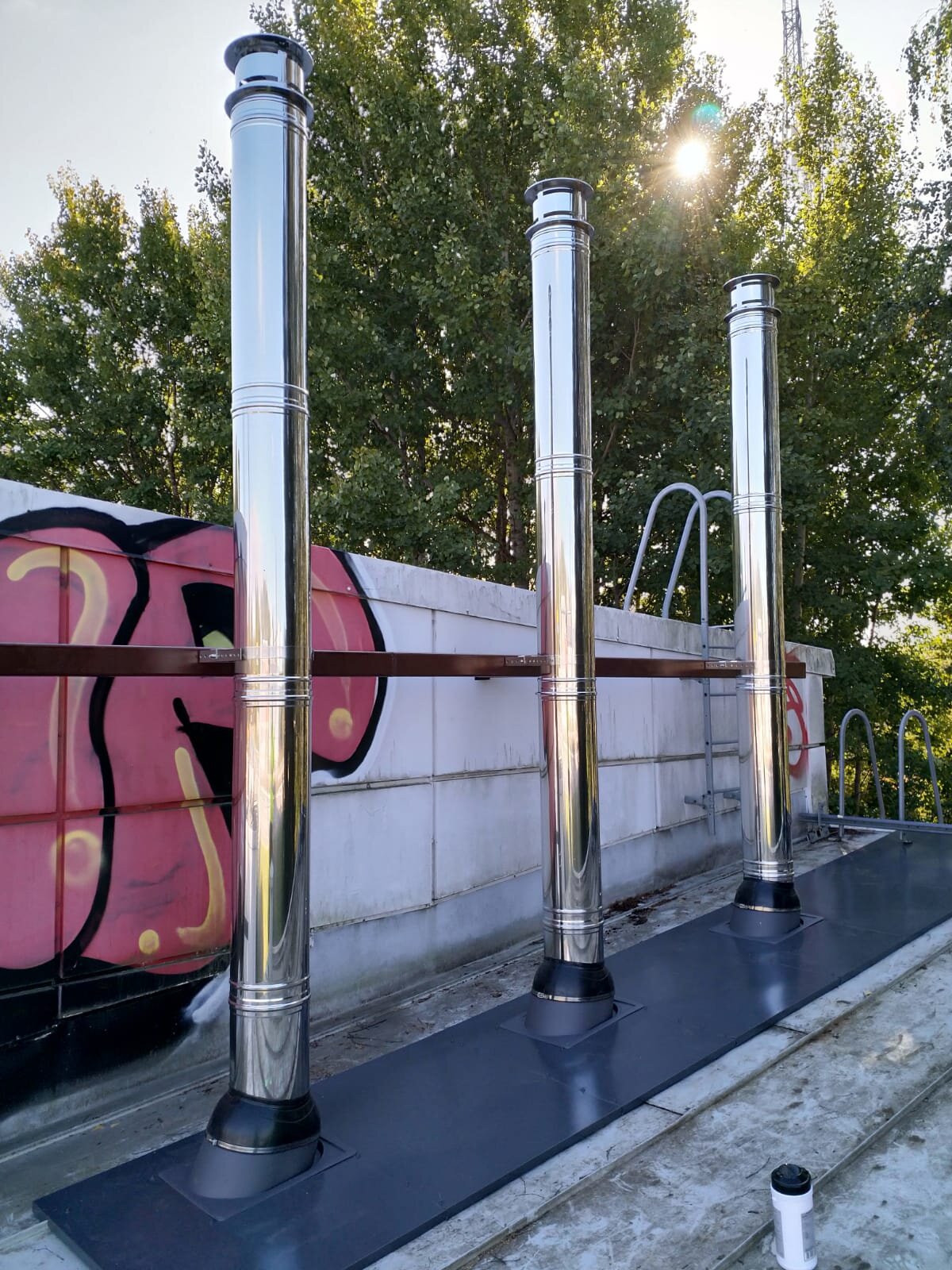

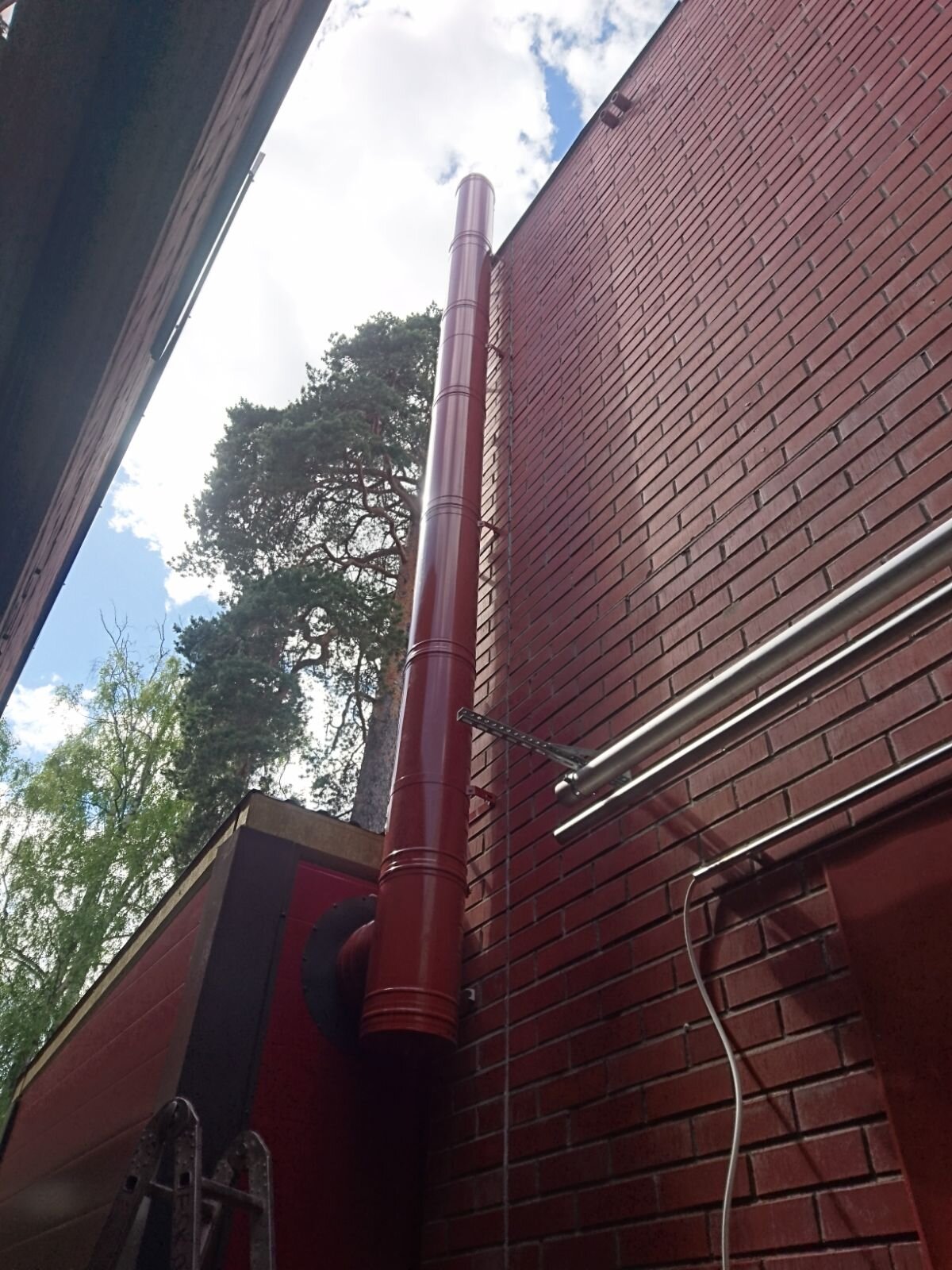

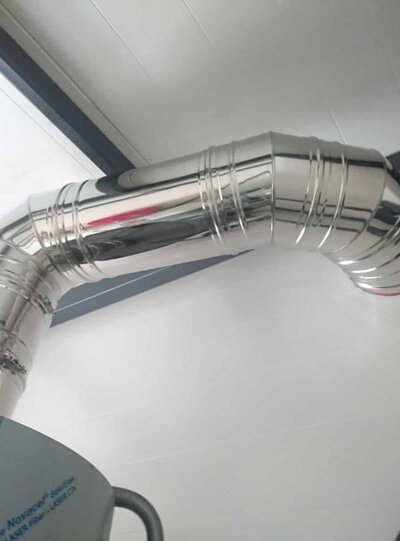

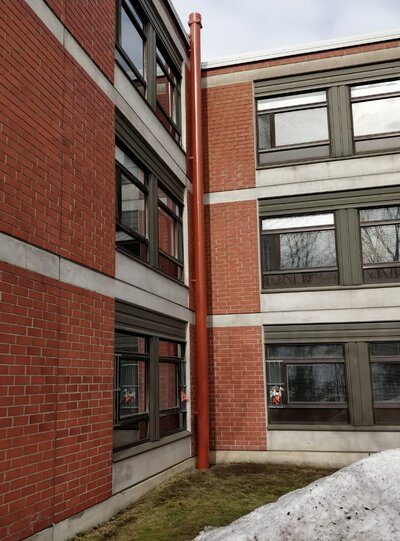

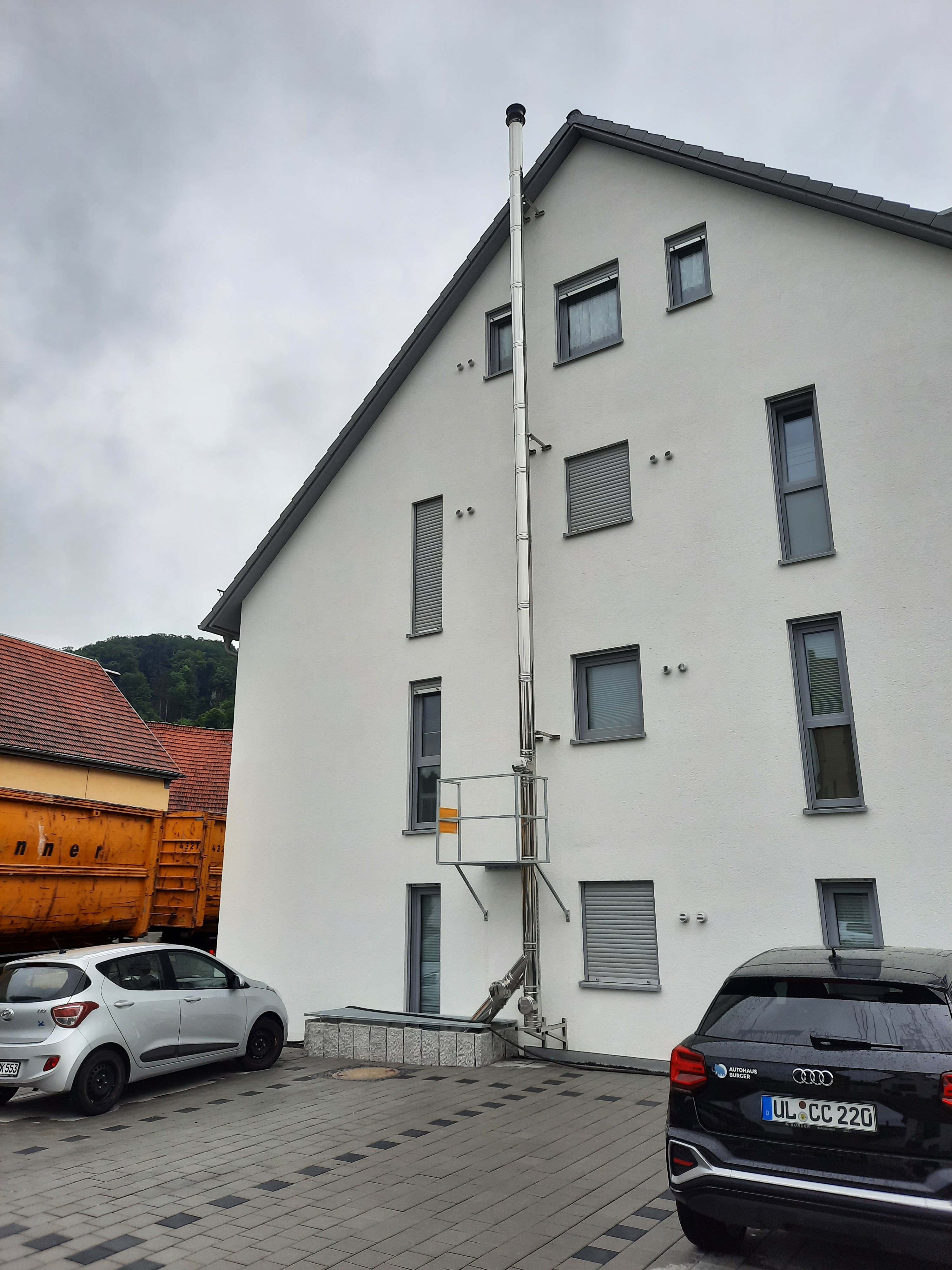

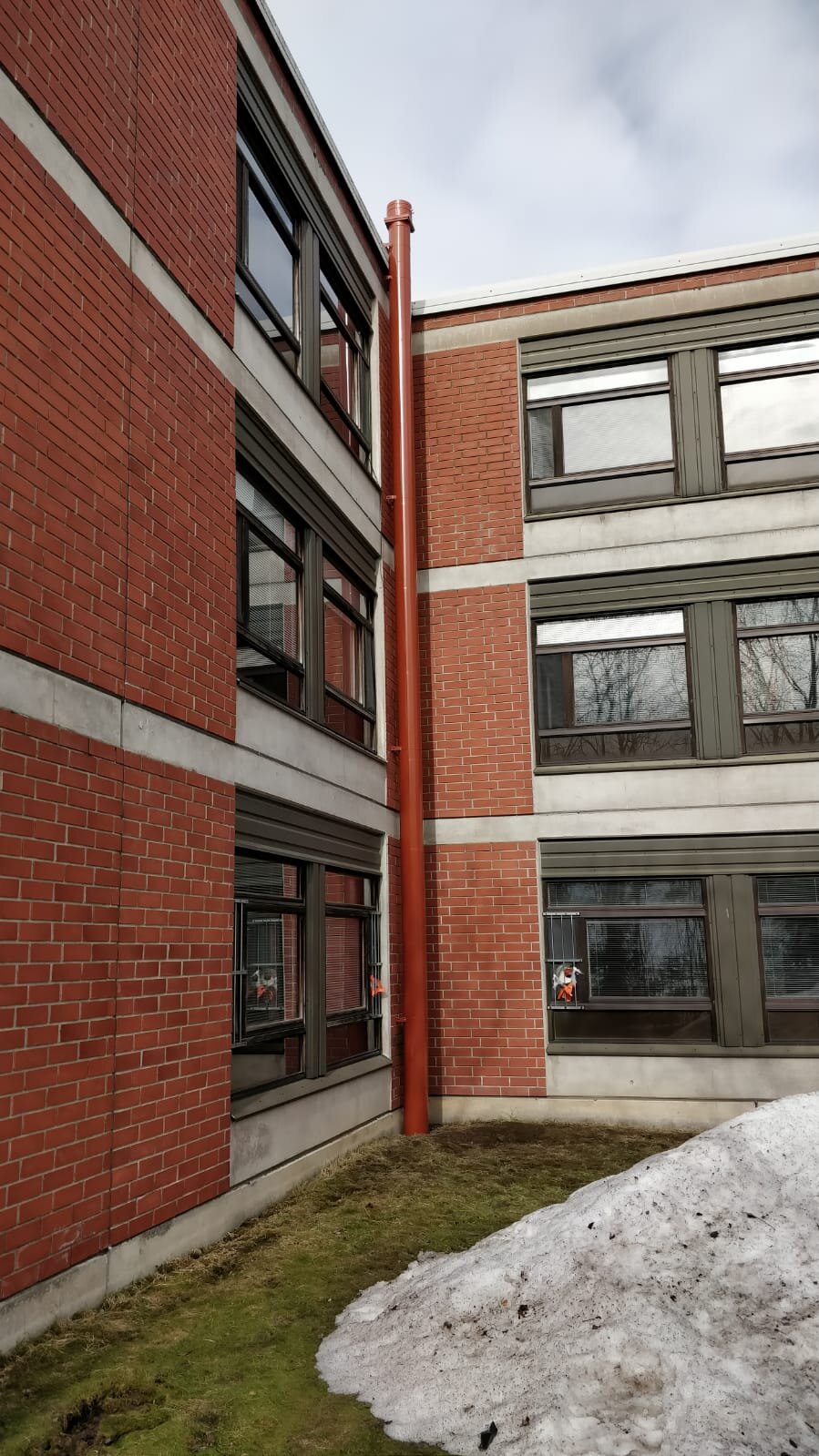

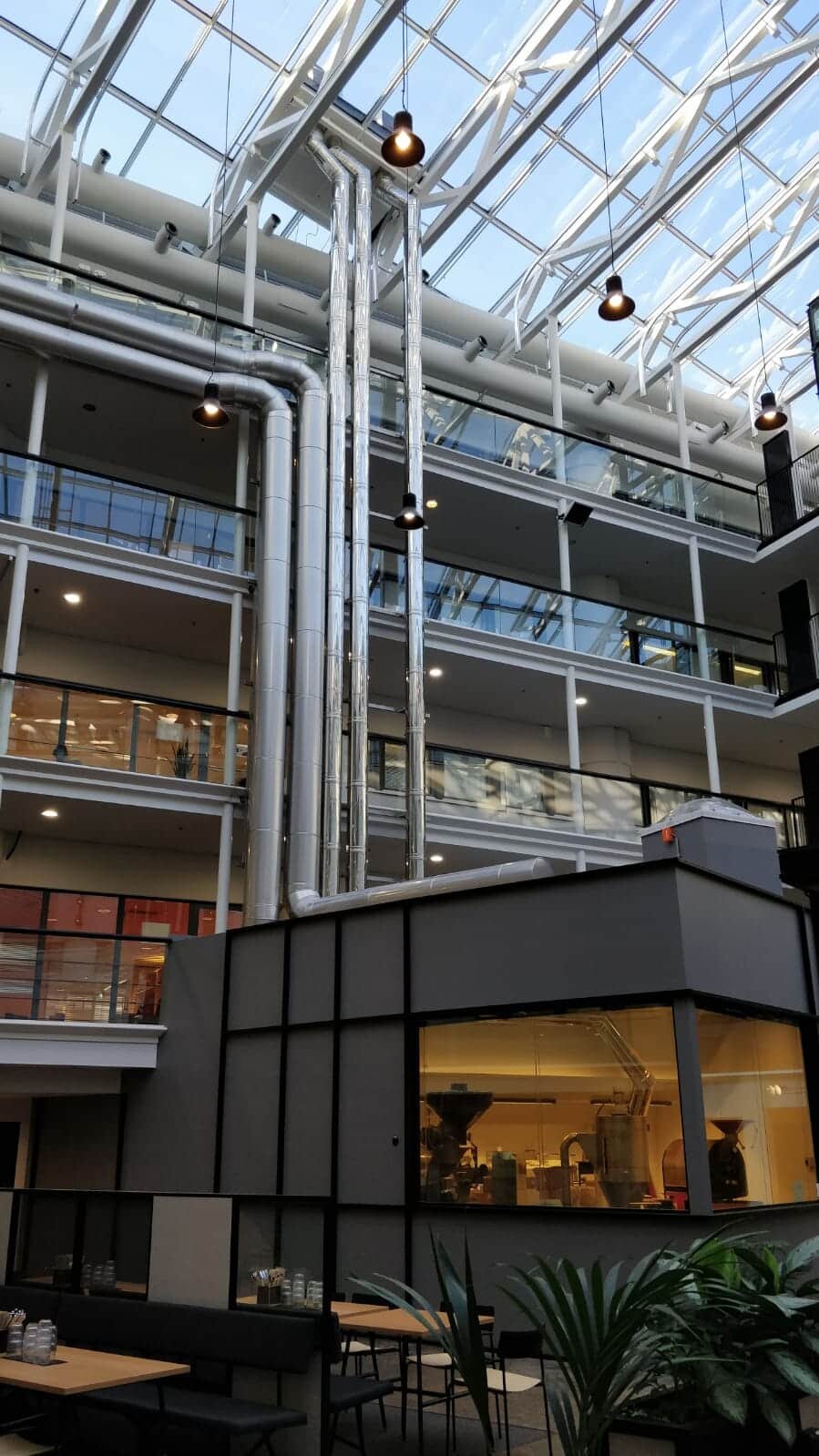

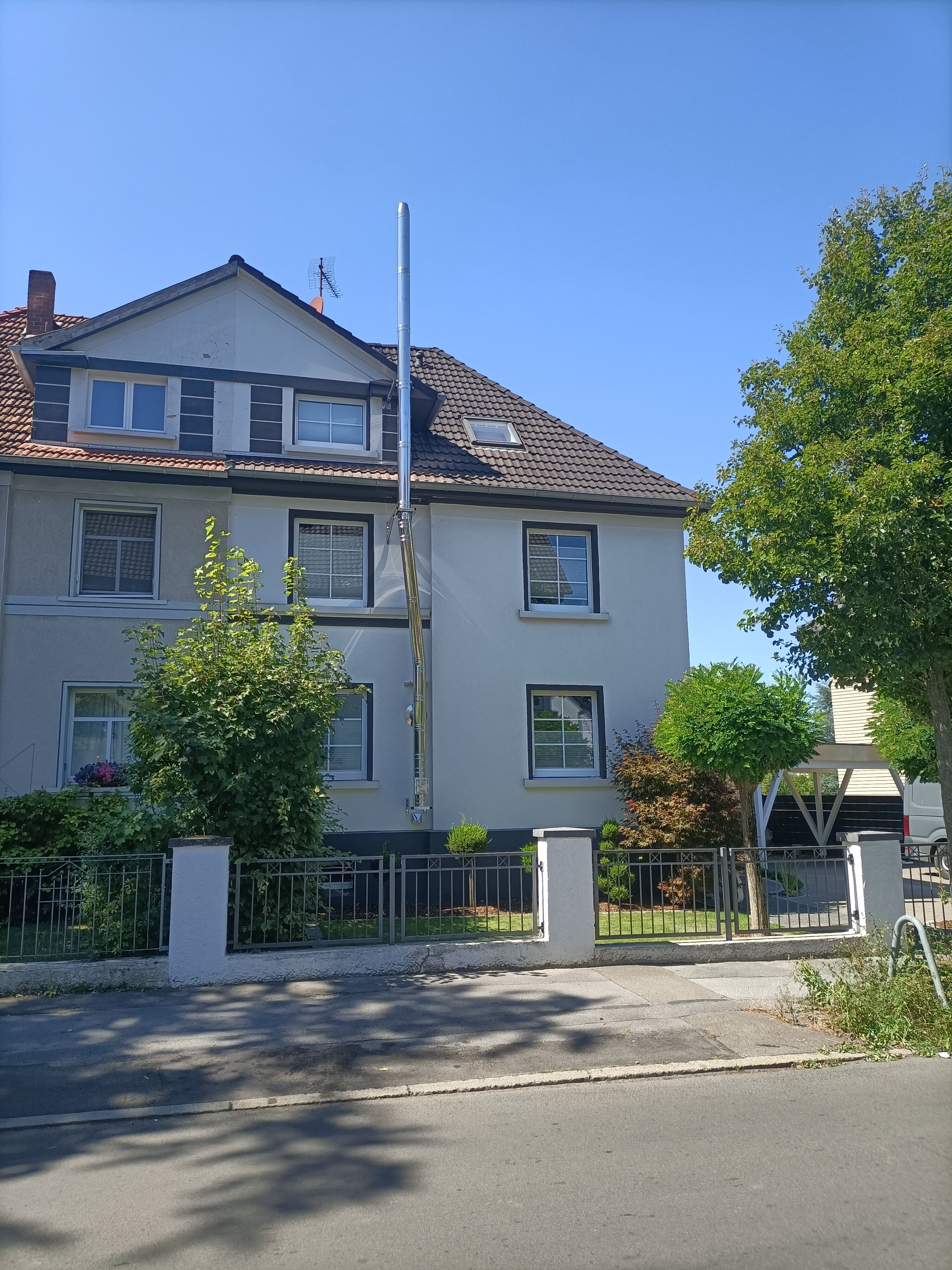

ICS-kuvagalleria
ICS 50
ICS 50:n ulkopinta on ruostumatonta kiiltävää terästä ja sisäputki haponkestävää terästä. Eriste sintraantumatonta keraamista eristettä, jonka vahvuus 50 mm. Se voidaan pulverimaalata haluttuun väriin ja mattapinta saadaan kevyellä harjauskäsittelyllä.
Varastokoot ovat sisähalkaisijaltaan 100-200 mm, mutta tuotetta on saatavilla aina 1000 mm asti.
Monipuolinen valikoima erikoisosia mm. T- ja Y-kappaleet.
ICS 25
ICS 25:n ulkopinta on ruostumatonta kiiltävää terästä ja sisäputki haponkestävää terästä. Eriste sintraantumatonta keraamista eristettä, jonka vahvuus 25 mm. Se voidaan pulverimaalata haluttuun väriin ja mattapinta saadaan kevyellä harjauskäsittelyllä.
Varastokoot ovat sisähalkaisijaltaan 100-200 mm, mutta tuotetta on saatavilla aina 1000 mm asti.
Monipuolinen valikoima erikoisosia mm. T- ja Y-kappaleet.
