ICS - Dvojplášťový - trojvrstvový - systém odvodu spalín z nehrdzavejúcej ocele

ICS

ICS je dvojplášťový (trojvrstvový) komínový systém z nehrdzavejúcej ocele s priebežnou tepelnou izoláciou v praktickom dizajne a s nízkou celkovou hmotnosťou.

Vyžiadať si cenovú ponuku

Najdôležitejšie informácie

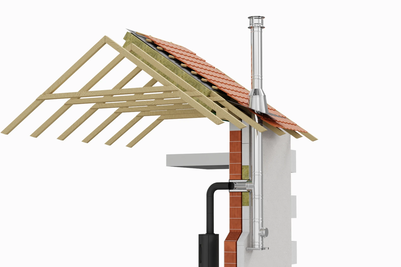

ICS je dvojplášťový (trojvrstvový) spalinový systém z nehrdzavejúcej ocele s priebežnou tepelnou izoláciou v praktickom dizajne a s nízkou celkovou hmotnosťou. ICS je vhodný pre všetky druhy palív a môže sa používať aj s plynovými krbmi , kotlami, v podtlaku aj v pretlaku, a zároveň je odolný proti vlhkosti a korózii. Je realizovateľný ako v interiéri tak exteriéri.

Energeticky úsporný

Komínový systém ICS sa vyznačuje súvislou tepelnou izoláciou. Ako účinná izolácia slúži tepelná izolácia z minerálnej vlny odolná proti vysokým teplotám. Tepelná izolácia a hrúbka vnútornej steny je na požiadanie k dispozícii aj v rôznych hrúbkach - 25 alebo 50 mm.

Funkčnosť

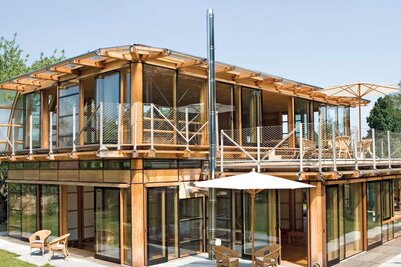

Dvojplášťový (trojvrstvový) systém odvodu spalín s integrovanou tepelnou izoláciou je vhodný pre všetky palivá a pre plynové krby v podtlaku aj v pretlaku a zároveň je odolný proti vlhkosti. Pri použití s tuhými palivami sa ICS môže používať v podtlaku a na suchú prevádzku (platí pre uhlie). Systém ICS z nehrdzavejúcej ocele sa môže používať v interiéri aj exteriéri. Je optimalizovaný najmä na modernizáciu - pre rodinné a bytové domy, zimné záhrady a komerčné budovy.

Jednoduchá montáž

Systém spoja s násuvným objímkovým spojom a integrovanými upínacími sponami s dvojitou lištou zabezpečuje rýchlu a bezpečnú montáž vďaka dvojitému skrutkovému spojeniu. Na stavbe nie sú potrebné žiadne tepelnoizolačné ani zváračské práce. Povrchová teplota je veľmi nízka a praktické rozmery s nízkou hmotnosťou majú vysokú stabilitu, ale napriek tomu sa ľahko inštalujú.

Zaručená kvalita

Pri výrobe systému ICS sa kladie dôraz výlučne na najvyššiu kvalitu materiálov a presnosť. Vnútorná rúra je v celom rozsahu zváraná na tupo a je vyrobená z nehrdzavejúcej ocele. Poskytuje ochranu proti korózii a je odolná pri vyhoreni sadzí. Vonkajší plášť komína ICS je vyrobený z vysoko leštenej nehrdzavejúcej ocele a preberá statické zaťaženie. Týmto spôsobom zaručujeme, že systém bude fungovať dlhé desaťročia.

Ďalší zaujímavý obsah

PERMETER

Viacvrstvový čierny komínový systém pre interiér aj exteriér, s jednoduchou montážou na fasádu alebo nad spotrebič ako zvislý dymovod.

Zistiť viac ...

ICS 5000 - pre veľmi vysoký pretlak

Ideálny pre všetky priemyselné aplikácie odvodu spalín a vzduchu do pretlaku 5 000 Pa.

Zistiť viac ...

MF

Viacvrstvový systém s atraktívnym brúseným vzhľadom pre interiér aj exteriér.

Zistiť viac ...

Podrobnosti & Služby

Získajte viac informácií o podrobnostiach a službách komína ICS, ako sú konštrukcia, podrobné technické údaje alebo vhodné služby. Máte tiež možnosť stiahnuť si letáky alebo brožúry o výrobku.

Zväčšiť

Štruktúra systému

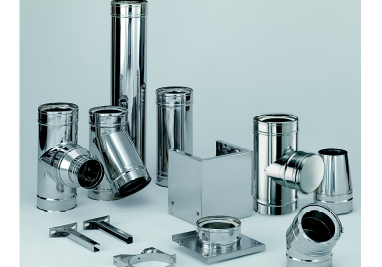

Dvojplášťový (trojvrstvový) systém odvodu spalín ICS sa skladá z vonkajšieho plášťa z nehrdzavejúcej ocele a vnútornej rúry z nehrdzavejúcej ocele, medzi ktorými je integrovaná tepelná izolácia s krúbkou 25 alebo 50 mm.
Upínacie lôžko je voliteľne k dispozícii aj ako statické upínacie lôžko. To znamená, že plánovanie až do 3 m voľne stojaceho komína po poslednú bočnú podperu možno realizovať bez akýchkoľvek problémov.

Technické údaje

Základné údaje (rozmery, hmotnosť a spol.)
Priemer (vnútorný)	80 - 700 mm
Priemer (vonkajší)	130 - 750 mm
Hrúbka vložky pri danom priemere (vnútorná vložka)	0,5 - 1,0 mm
Hrúbka izolácie	25 / 50 mm
Hrúbka vložky pri danom priemere (vonkajšie opláštenie)	0,5 - 0,7 mm
Hmotnosť v kg/m pri priemere	4,4 - 22,4 kg/m

Aplikácia
Teplota spalín (suchá prevádzka)	≤ 600 °C
Materiál (vnútorná vložka)	Číslo materiálu: 1.4404
Materiál (izolácia)	Minerálne vlákno
Materiál (vonkajší obal)	Číslo materiálu: 1.4301
Tepelný odpor izolácie	0,37 - 0,56 m²K/W

Všeobecné vlastnosti produktu
Výkonové možnosti	T450 N1 W V2 L50050 G50, T600 N1 D V3 L50050 G75, T200 P1 W V2L50050 O00
Prevádzkový	Suchá prevádzka, Vlhká prevádzka, Podtlak (N), Pretlak (P/H)
Prevádzka závislá na vnútornom vzduchu	Nie
Typ prevádzky	Samostatný spotrebič, Viacnásobné napojenie
Pre pasívny dom	Nie
Vykurovanie	Kondenzačný spotrebič, Nízkoteplotný spotrebič, Konvenčná vykurovacia technika
Poznámky	Typická inštalácia s plne naokolo odvetraným komínovým telesom. Charakteristika komínového systému závisí od spôsobu zabudovania. Bezpečnú odstupovú vzdialenosť zístíte v DoP (certifikáte), na komínovom štítku (nájdete v sekcii na stiahnutie) alebo požiadavku konzultujte s pracovníkmi technického oddelenia alebo s odborným poradcom fy Schiedel
