Schiedel ICS 5000 - Il sistema fumario per applicazioni industriali

Caratteristiche

ICS 5000 è il sistema fumario doppia parete inox coibentata con prestazioni mirate di tenuta a pressione e corrosione oltre ad una gamma completa di accessori specifici per i più grandi e complessi impianti di evacuazione fumi: silenziatori, giunti antivibranti, filtri, terminali, raccordi flangiati e giunti ad alta tenuta.
Per applicazioni di edilizia civile ed industriale, ospedali, grosse centrali termiche, grandi impianti condominiali, gruppi elettrogeni, motori e generatori diesel, cogenerazione. Lo speciale giunto a perfetto innesto e tenuta e la speciale guarnizione consentono una tenuta alla pressione di oltre 5000 Pa, con funzionamento a secco e in presenza di alte temperature.

Collegamenti rapidi

Massima tenuta alla pressione
Resistenza a corrosione ed alte temperature
Certificato EI 120
Installazione semplice

Massima tenuta alla pressione

Schiedel ICS 5000 è il sistema camino in acciaio inox doppia parete coibentata appositamente studiato per sistemi in pressione in applicazioni civili ed industriali, grandi impianti di riscaldamento e produzione energia, cogenerazione, gruppi elettrogeni, centrali termiche e gestione calore. Grazie al meccanismo di chiusura che combina la tenuta meccanica delle fasce stringitubo con la tenuta di una speciale guarnizione sui giunti, Schiedel ICS 5000 vanta la massima tenuta alla pressione per una canna fumaria: designazione H1 fino a 5000 Pa

Resistenza a corrosione ed alte temperature

La parete interna in acciaio inox di altissima qualità è designata V3, con altissime prestazioni in termini di resistenza alla corrosione con tutti i combustibili: liquidi, solidi o gassosi.
La coibentazione in speciale fibra ceramica ad alta densità (spessore 25 o 50 mm) garantisce un isolamento termico estremamente efficace e una resistenza a temperature molto elevate (T600)

Certificato EI 120

ICS 5000 vanta una prestazione di Resistenza al Fuoco EI120 secondo i nuovi standard normativi europei EN 1443 e EN 1366 Parte 13, la normativa specifica per camini e canne fumarie: certificata la prestazione di resistenza al fuoco EI 120 sia in configurazione verticale che orizzontale – un’ulteriore garanzia di prestazione e sicurezza delle canne fumarie Schiedel per ogni applicazione, per installazioni interne in edifici e in ambienti soggetti a normativa antincendio. Testato presso il prestigioso laboratorio EUROFINS Expert Services Oy, Finlandia.

Installazione semplice

A differenza di molti sistemi analoghi presenti sul mercato in termini di prestazioni, ICS 5000 presenta il vantaggio aggiuntivo di una installazione rapida ed estremamente efficiente in termini di tempi di posa, praticità e funzionalità. Grazie ad un innesto rapido maschio - femmina a perfetta tenuta, a fascette stringitubo ad alta resistenza meccanica e guarnizioni sempre premontate, l'installazione è veloce e non richiede nè saldature nè giunzioni in opera, lasciando contemporaneamente il sistema facilmente ispezionabile o smontabile per eventuali operazioni successive negli anni di manutenzione o revisione.

Galleria

Prodotti correlati

SUPER ICS

Il sistema fumario doppia parete inox coibentata ad altissime prestazioni, per impianti residenziali e industriali, certificato EI 120

Vai a Super ICS

PRIMA PLUS

Il sistema camino e canale da fumo inox monoparete ad elevato spessore per installazioni specializzate

Vai a Prima Plus

Specifiche & Servizi

Esplora di seguito tutte le specifiche tecniche, la documentazione, gli schemi e i download disponibili relativi al sistema camino doppia parete inox coibentata ICS 5000

Scorri per ingrandire

Struttura e varianti

Il sistema fumario a doppia parete ICS 5000 è costituito da:

parete esterna in acciaio inox lucido 304 BA (su richiesta altre finiture o in versione 316L anche esterna) a saldatura laser in continuo
parete interna in acciaio inox lucido 316L BA a saldatura laser in continuo. Su richiesta spessore di parete interna 1 mm per applicazioni speciali
coibentazione in fibra ceramica Superwool iniettata ad altissima densità, con eccezionali prestazioni di isolamento termico continuo su tutta la sezione del camino. Isolamento disponibile nelle varianti 25 o 50 mm (100 su richiesta)
fascia di serraggio premontata e innesto maschio - femmina ad altissima tenuta e robustezza meccanica
speciale guarnizione di tenuta sempre premontata con resistenza alla pressione H1 fino a 5000 Pa
gamma completa di supporti ed ancoraggi per montaggio a muro o a pavimento
gamma completa e realizzazioni di pezzi speciali a disegno per raccordi flangiati, flange speciali, silenziatori ad assorbimento o a risonanza, compensatori, giunti antivibranti, scarichi speciali
serie completa di soluzioni al terminale ed accessori specifici per ogni applicazione
Finiture esterne personalizzabili (inox opaco antiriflesso, RAL a richiesta, nero opaco, bianco, grigio, arabescato)

Scorri per ingrandire

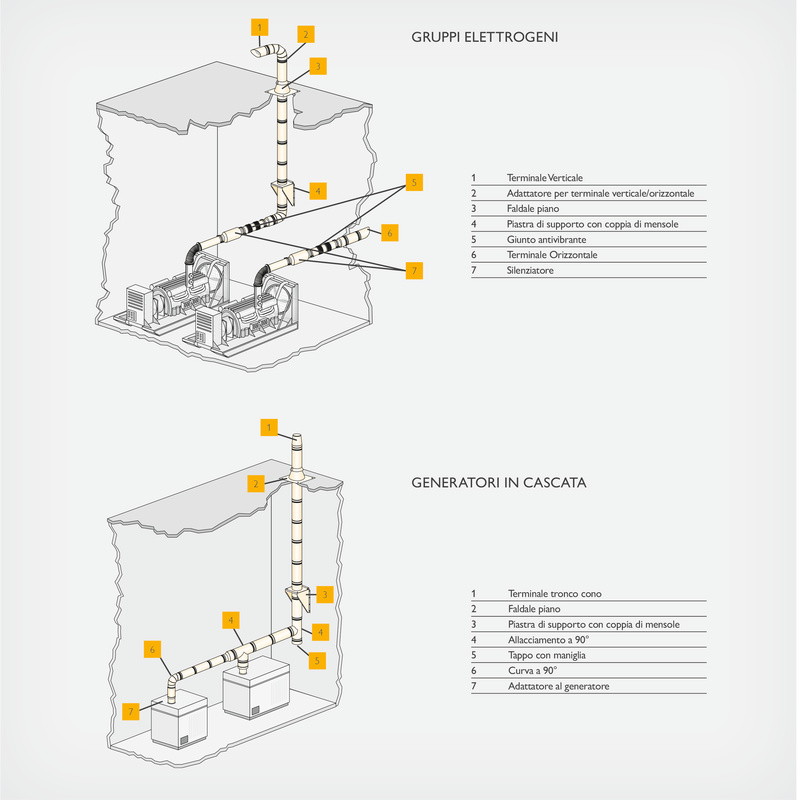

Esempio configurazione gruppi elettrogeni

Scorri per ingrandire

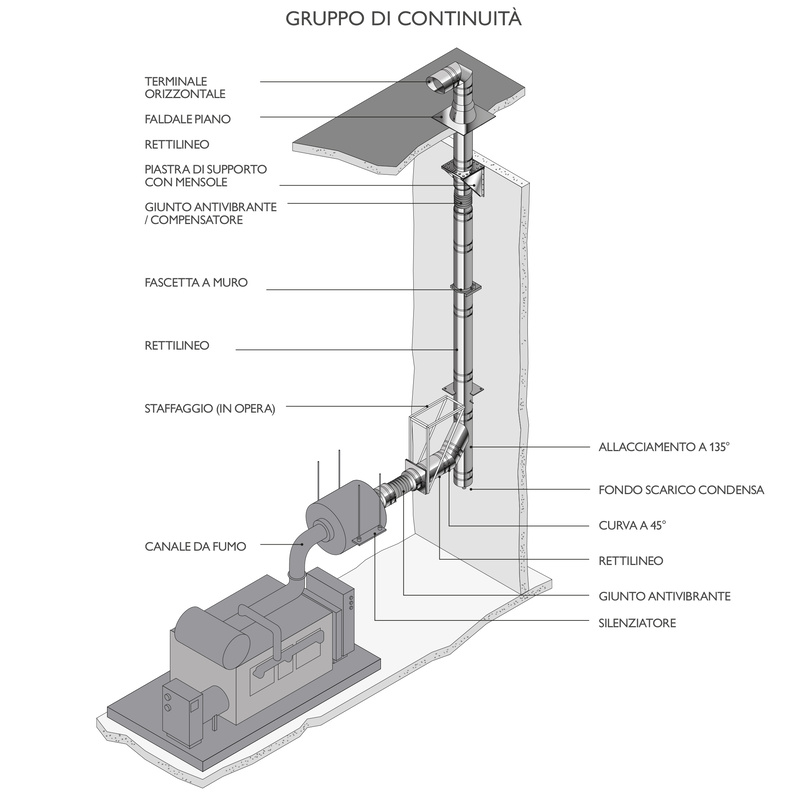

Esempio configurazione gruppo di continuità

Downloads

Scheda catalogo Schiedel ICS 5000

PDF (0.83 MB)

Schiedel Guida Tecnica Sistemi Fumari per Impianti Civili ed Industriali

PDF (3.44 MB)

Servizi

L'assistenza è una parte essenziale dell'offerta completa Schiedel. Oltre alla qualità dei prodotti, alla sicurezza, all'affidabilità e alla forza innovativa, nonché a un buon rapporto qualità-prezzo, Schiedel offre un servizio a 360 gradi dalla progettazione al dimensionamento alla posa. Di seguito trovi tutti i servizi disponibili relativi al sistema camino ICS 5000

Supporto

Hai bisogno di ulteriori informazioni e di un referente tecnico commerciale? Inserisci il tuo CAP e troverai i recapiti e il supporto che cerchi.

TROVA CONSULENTE

Consulenza tecnica e Customer Service

Il servizio clienti è una priorità assoluta per Schiedel. Contatta il Customer Service o il nostro Ufficio Tecnico:

CONTATTACI

Per i professionisti

Siete un imprenditore edile, un progettista architettonico, un ingegnere termotecnico, un perito? In allegato troverete tutte le informazioni e gli strumenti a voi dedicati, la nostra galleria di oggetti CAD/BIM 3D, tutti i download pertinenti per il prodotto o l'applicazione che cercate, le certificazioni e le dichiarazioni di prestazione DOP.

Galleria BIM/CAD

Il nostro ricco database online vi dà accesso ad oltre 4.000 disegni CAD ed oggetti BIM per i nostri sistemi fumari in acciaio inox doppia parete e mono parete, i nostri sistemi fumari in ceramico refrattario ed i sistemi integrati a biomassa della serie KINGFIRE. Registratevi ora, anche da smartphone:

VAI ALLA GALLERIA bim E CAD

Downloads

Scheda catalogo Schiedel ICS 5000

PDF (1.71 MB)

DOP Certificazione Schiedel ICS 5000

PDF (782.63 KB)

Placca camino Schiedel ICS 5000 Bilingue ITA FR

PDF (356.89 KB)
