REI PANNEL - per filtri fumo REI 120
Caratteristiche
Schiedel REI PANNEL è la soluzione Schiedel testata e certificata per la realizzazione di filtri a prova di fumo con prestazione certificata REI 120, condotte di ventilazione di tipo shunt e luoghi sicuri.
Le canne fumarie della tipologia “shunt” sono canne collettive ramificate al servizio di multi utenze. Operano attraverso condotti secondari ai piani che si immettono in un condotto principale, detto anche collettore, volto all'evacuazione dei fumi in caso d'incendio verso l'esterno dell'edificio.
Le canne fumarie della tipologia “shunt” sono canne collettive ramificate al servizio di multi utenze. Operano attraverso condotti secondari ai piani che si immettono in un condotto principale, detto anche collettore, volto all'evacuazione dei fumi in caso d'incendio verso l'esterno dell'edificio.
Collegamenti rapidi
Sistema completo e certificato
REI PANNEL è una soluzione per vani filtri fumo REI completa, testata e certificata come SISTEMA, ovvero in configurazione completa già fornita sia di condotti fumari rettilinei interni in ceramico refrattario - corredati di elementi deviatori di fumo, griglie di aspirazione, allacciamenti e terminali - sia dell'apposito rivestimento incombustibile esterno in gesso e fibra di vetro, già predimensionato e fornito di relativi montanti, guide e specifici rasanti e sigillanti ignifughi. Un sistema chiavi in mano che Schiedel progetta, certifica e su richiesta installa con maestranze specializzate per ogni esigenza specifica di cantiere. Nessuna improvvisazione in opera né aggiunta successiva di lastre e rivestimenti ad opera di terzi - REI Pannel è completo e certificato all'origine.
REI PANNEL è una soluzione per vani filtri fumo REI completa, testata e certificata come SISTEMA, ovvero in configurazione completa già fornita sia di condotti fumari rettilinei interni in ceramico refrattario - corredati di elementi deviatori di fumo, griglie di aspirazione, allacciamenti e terminali - sia dell'apposito rivestimento incombustibile esterno in gesso e fibra di vetro, già predimensionato e fornito di relativi montanti, guide e specifici rasanti e sigillanti ignifughi. Un sistema chiavi in mano che Schiedel progetta, certifica e su richiesta installa con maestranze specializzate per ogni esigenza specifica di cantiere. Nessuna improvvisazione in opera né aggiunta successiva di lastre e rivestimenti ad opera di terzi - REI Pannel è completo e certificato all'origine.

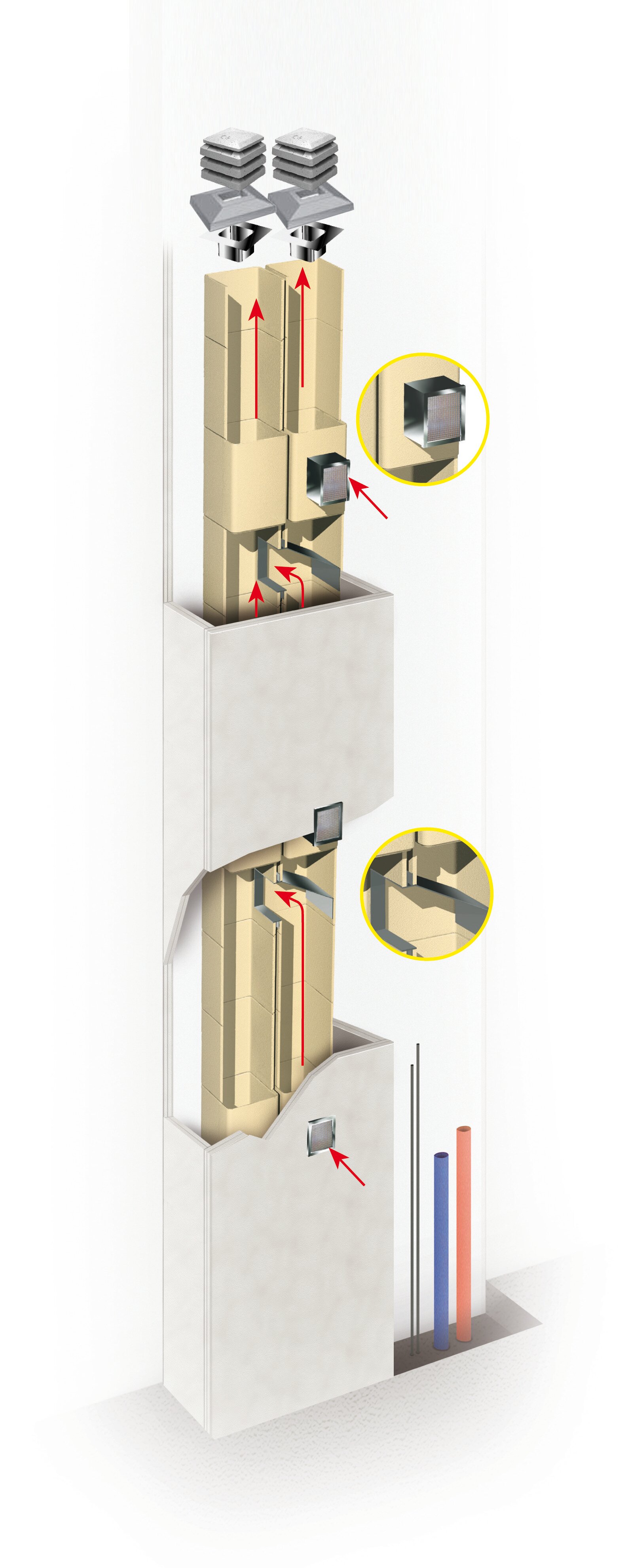

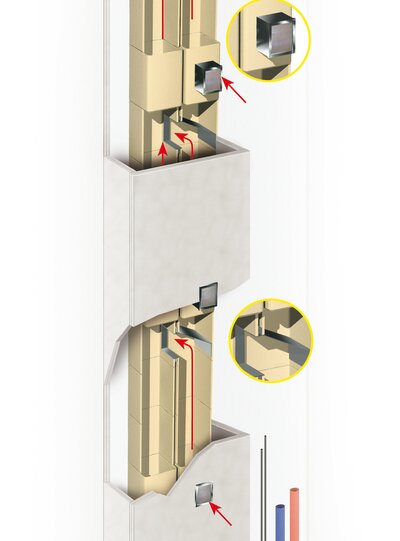

Singolo o collettivo ramificato
REI Pannel è disponibile in configurazione a condotto singolo oppure collettivo ramificato, con rivestimento su due, tre o quattro lati, e con soluzioni specifiche per partenze da terra o sopraelevazioni, idoneo per la realizzazione di sistemi di ventilazione ed evacuazione dei fumi d'incendio con sezione min. 0,10 mᒾ al servizio di filtri a prova di fumo e sfocianti al di sopra della copertura dell'edificio, come previsto da normativa antincendio.
REI Pannel è disponibile in configurazione a condotto singolo oppure collettivo ramificato, con rivestimento su due, tre o quattro lati, e con soluzioni specifiche per partenze da terra o sopraelevazioni, idoneo per la realizzazione di sistemi di ventilazione ed evacuazione dei fumi d'incendio con sezione min. 0,10 mᒾ al servizio di filtri a prova di fumo e sfocianti al di sopra della copertura dell'edificio, come previsto da normativa antincendio.

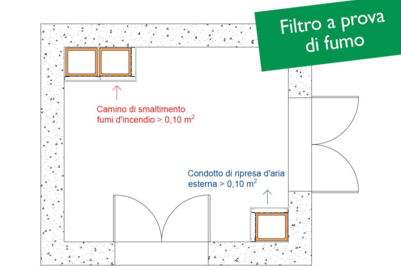

Condotto di ripresa d'aria
REI Pannel prevede regolarmente oltre ai condotti filtri fumo destinati allo smaltimento dei fumi d'incendio all'esterno dell'edificio, anche l'apposito ulteriore condotto di ripresa d'aria dall'esterno, volto all'immissione d'aria respirabile all'interno del vano filtro fumo o luogo sicuro, in conformità al Codice di Prevenzione Incendi (agg. 2021)
REI Pannel prevede regolarmente oltre ai condotti filtri fumo destinati allo smaltimento dei fumi d'incendio all'esterno dell'edificio, anche l'apposito ulteriore condotto di ripresa d'aria dall'esterno, volto all'immissione d'aria respirabile all'interno del vano filtro fumo o luogo sicuro, in conformità al Codice di Prevenzione Incendi (agg. 2021)
Sicurezza in caso d'incendio
Testato in condizioni estreme di temperatura secondo UNI EN 1363 con immissione di altissime temperature direttamente all'interno dei condotti in ceramico refrattario, REI Pannel è una soluzione che garantisce assoluta sicurezza e resistenza a prova d'incendio, pienamente conforme alla normativa e al Codice Prevenzione Incendi.
Per realizzazioni vani filtri fumo REI in edifici a torre multipiano, grattacieli, edilizia industriale e civile, ospedali, RSA, scuole, centri commerciali, logistiche, aeroporti, silos o garage interrati.
Per realizzazioni vani filtri fumo REI in edifici a torre multipiano, grattacieli, edilizia industriale e civile, ospedali, RSA, scuole, centri commerciali, logistiche, aeroporti, silos o garage interrati.
Testato in condizioni estreme di temperatura secondo UNI EN 1363 con immissione di altissime temperature direttamente all'interno dei condotti in ceramico refrattario, REI Pannel è una soluzione che garantisce assoluta sicurezza e resistenza a prova d'incendio, pienamente conforme alla normativa e al Codice Prevenzione Incendi.
Per realizzazioni vani filtri fumo REI in edifici a torre multipiano, grattacieli, edilizia industriale e civile, ospedali, RSA, scuole, centri commerciali, logistiche, aeroporti, silos o garage interrati.
Per realizzazioni vani filtri fumo REI in edifici a torre multipiano, grattacieli, edilizia industriale e civile, ospedali, RSA, scuole, centri commerciali, logistiche, aeroporti, silos o garage interrati.
Video Schiedel REI Pannel

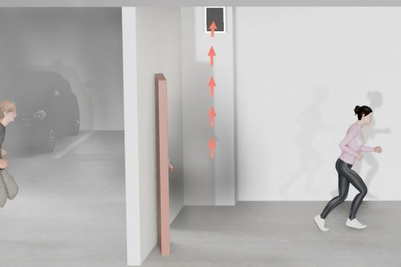

Scopri il video di approfondimento sul sistema SCHIEDEL REI PANNEL, soluzione testata e certificata per sistemi completi di vani filtro a prova di fumo in configurazione singola o collettiva ramificata come previsto dal Codice Prevenzione Incendi.
Clicca e vai al video:
Guida Tecnica Protezione Passiva e soluzioni antincendio
Scarica la nuova guida dedicata alla protezione passiva al fuoco e alle nostre soluzioni antincendio: sistemi certificati per vani filtri fumo, condotti REI ed EI singoli e ramificati di tipo shunt per lo smaltimento dei fumi d'incendio, paratie, canne fumarie e condotti resistenti al fuoco EI 120:
Prodotti correlati
PARATIE ANTINCENDIO

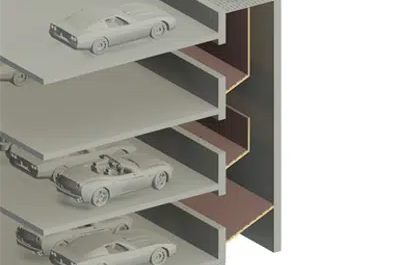

Paratie EI i tipo shunt con classe di resistenza al fuoco EI 120 – EI 90 a servizio di garage e autorimesse interrate
CANNE FUMARIE EI 120
Canne fumarie e resistenza al fuoco, secondo normativa specifica EN 1366 Parte 13: Camini - facciamo chiarezza!
Specifiche & Servizi
Esplora di seguito tutte le specifiche tecniche, la documentazione, gli schemi e i download disponibili relativi al sistema certificato per vani filtri fumo e condotti di tipi shunt Schiedel REI Pannel:
Struttura e varianti
Il sistema si compone di

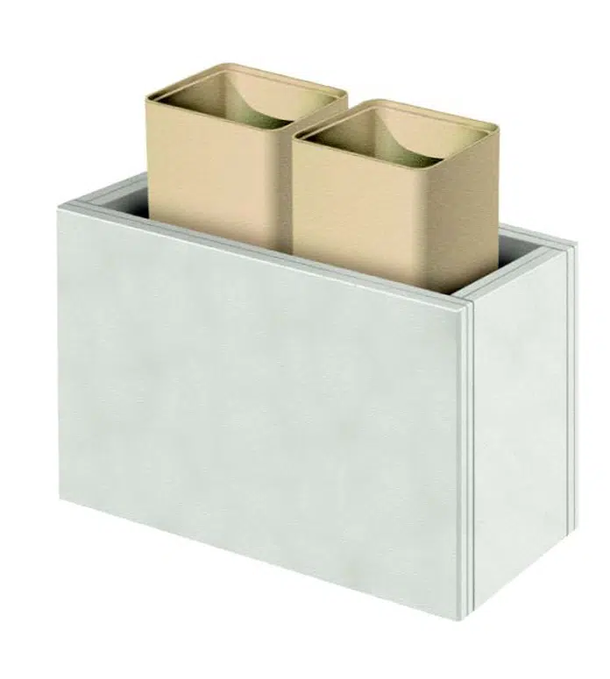

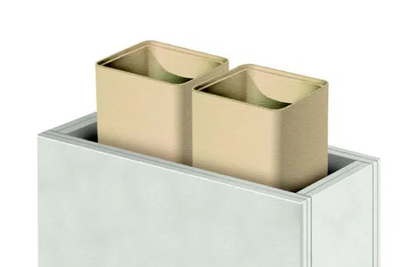

- condotti interni ceramici refrattari ad altissime prestazioni di resistenza alle alte temperature, di sez. rettangolare 30 x 35 oppure quadrata 35 x 35
- altezza dei singoli rettilinei h 500 mm, con giunto maschio / femmina
- allacciamenti ed idonei elementi deviatori e controdeviatori per il passaggio dei fumi da condotto secondario a collettore, per un corretto smaltimento dei fumi d'incendio anche con portate di evacuazione elevate
- griglie di areazione predimensionate di fabbrica
- lastre ignifughe di rivestimento in gesso e fibra di vetro
- montanti, guide, paraspigoli e orditure metalliche
- rasanti e sigillanti certificati resistenti al fuoco
- soluzioni predimensionate e calcolate per supporti e strutture scarico pesi a parete e a solaio
- configurazione per terminali al tetto con idonee piastre anticondensa, piastre sottocomignolo e comignoli Schiedel in calcestruzzo con struttura ad anello e piastra di chiusura.
Altri terminali o predisposizioni su progetto.
- condotti interni ceramici refrattari ad altissime prestazioni di resistenza alle alte temperature, di sez. rettangolare 30 x 35 oppure quadrata 35 x 35
- altezza dei singoli rettilinei h 500 mm, con giunto maschio / femmina
- allacciamenti ed idonei elementi deviatori e controdeviatori per il passaggio dei fumi da condotto secondario a collettore, per un corretto smaltimento dei fumi d'incendio anche con portate di evacuazione elevate
- griglie di areazione predimensionate di fabbrica
- lastre ignifughe di rivestimento in gesso e fibra di vetro
- montanti, guide, paraspigoli e orditure metalliche
- rasanti e sigillanti certificati resistenti al fuoco
- soluzioni predimensionate e calcolate per supporti e strutture scarico pesi a parete e a solaio
- configurazione per terminali al tetto con idonee piastre anticondensa, piastre sottocomignolo e comignoli Schiedel in calcestruzzo con struttura ad anello e piastra di chiusura.
Altri terminali o predisposizioni su progetto.
Servizi
SERVIZIO CHIAVI IN MANO: - sopralluogo e visita in cantiere - dimensionamento, progettazione - galleria BIM e CAD in configurazioni complete - protocolli e certificazioni particolari, LEED, LEED Gold, CertRei - posa certificate con squadre e maestranze specializzate - realizzazione componenti su misura e a disegno
Supporto
Hai bisogno di ulteriori informazioni e di un referente tecnico commerciale? Inserisci il tuo CAP e troverai i recapiti e il supporto che cerchi.
Consulenza tecnica e Customer Service
Il servizio clienti è una priorità assoluta per Schiedel. Contatta il Customer Service o il nostro Ufficio Tecnico:
Per i professionisti
Siete un imprenditore edile, un progettista architettonico, un ingegnere termotecnico, un perito, un asseveratore antincendio? In allegato troverete tutte le informazioni e gli strumenti a voi dedicati, la nostra galleria di oggetti CAD/BIM 3D, tutti i download pertinenti per il prodotto o l'applicazione che cercate, le certificazioni e le dichiarazioni di prestazione DOP.

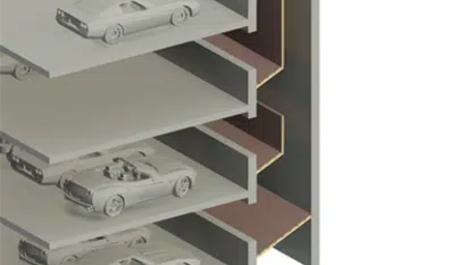

Galleria BIM/CAD
SOLUZIONI ANTINCENDIO REI ED EI FILTRI FUMO E PARATIE:
Anche per i sistemi Schiedel per la protezione passiva antincendio e le gamme prodotti REI e EI avete a disposizione una libreria di oggetti BIM scaricabili e configurabili per i vostri progetti in corso:

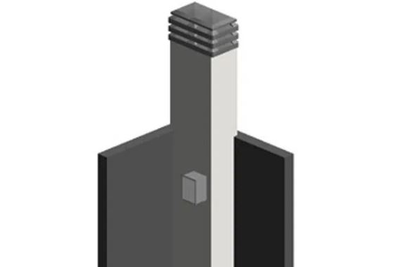

Schiedel REI PANNEL per filtri fumo REI e di tipo shunt, in configurazione singola o collettiva ramificata, per vani filtri fumo e luoghi sicuri all’interno di edifici multipiano, grattacieli, edifici civili e commerciali:
