Canne fumarie per edifici multipiano
Riscaldamento, energia, ventilazione, antincendio
Negli edifici a grande sviluppo verticale, la gestione dell'evacuazione fumi e calore rappresenta una delle sfide più complesse per l'ingegneria dei servizi HVAC e della sicurezza antincendio. Se in un edificio di pochi piani il tiraggio naturale e le pressioni in gioco sono facilmente controllabili, negli edifici multipiano e nei grattacieli subentrano fenomeni fisici macroscopici che richiedono un approccio progettuale rigoroso e rigorosamente normato.
La progettazione di una canna fumaria o di un vano filtro fumo in un edificio multipiano deve fare i conti con dinamiche fluide e termiche estremamente più varie e soggette a numerosi fattori e variabili, dislivelli termici, altimetrici e di pressione, perdite di carico localizzate e distribuite, oltre che la complessità di impianti multiutenza, sistemi collettivi o singoli, la compresenza di più apparecchi e generatori, gruppi elettrogeni, motopompe antincendio, canne di areazione e ventilazione di tipo shunt, cavedi tecnici con spazi, ingombri e percorsi da considerare con la massima precisione, supporti e carichi statici da pianificare con strema accuratezza.
Tutte sfide applicative, di progettazione e di installazione che Schiedel è in grado di soddisfare grazie a decenni di esperienza sul mercato e ad un know-how estremamente specializzato
Impianti singoli o collettivi
Un impianto di canne fumarie in un grande condominio o edificio multipiano è il "sistema respiratorio" della centrale termica: serve a evacuare in totale sicurezza i prodotti della combustione (fumi) verso l'esterno, salvaguardando la salute dei residenti e l'integrità dell'edificio.
Quando parliamo di una centrale termica (di solito con potenze superiori a 35 kW), la normativa italiana ed europea è estremamente severa: UNI 7129 e UNI 11528 per grandi impianti, oltre alle prescrizioni del Codice Prevenzione Incendi.
Schiedel è in grado di dimensionare e fornire canne fumarie singole asservite ad un unico apparecchio di combustione (es. centrale termica, o una cascata di caldaie configurate per scaricare in un unico collettore) o canna fumarie collettive progettare per ricevere i fumi provenienti da più apparecchi termici situati su piani diversi.
Un impianto di canne fumarie in un grande condominio o edificio multipiano è il "sistema respiratorio" della centrale termica: serve a evacuare in totale sicurezza i prodotti della combustione (fumi) verso l'esterno, salvaguardando la salute dei residenti e l'integrità dell'edificio.
Quando parliamo di una centrale termica (di solito con potenze superiori a 35 kW), la normativa italiana ed europea è estremamente severa: UNI 7129 e UNI 11528 per grandi impianti, oltre alle prescrizioni del Codice Prevenzione Incendi.
Schiedel è in grado di dimensionare e fornire canne fumarie singole asservite ad un unico apparecchio di combustione (es. centrale termica, o una cascata di caldaie configurate per scaricare in un unico collettore) o canna fumarie collettive progettare per ricevere i fumi provenienti da più apparecchi termici situati su piani diversi.
Centrali termiche, generatori, turbine
Grazie alla vasta gamma di soluzioni e sistemi camino per ogni tipologia di applicazione ed apparecchio, Schiedel è in grado di offrire soluzioni chiavi in mano per ogni esigenza di evacuazione fumo all'interno di un organismo complesso come un edificio multipiano o un grattacielo.
Schiedel può fornire, dimensionare, installare e certificare contemporaneamente sullo stesso progetto:
- canna fumarie singole o collettive per centrali termiche, cogenerazione, teleriscaldamento
- canne fumarie per gruppi elettrogeni d'emergenza e continuità
- canne fumarie per motopompe antincendio e turbine
Grazie alla vasta gamma di soluzioni e sistemi camino per ogni tipologia di applicazione ed apparecchio, Schiedel è in grado di offrire soluzioni chiavi in mano per ogni esigenza di evacuazione fumo all'interno di un organismo complesso come un edificio multipiano o un grattacielo.
Schiedel può fornire, dimensionare, installare e certificare contemporaneamente sullo stesso progetto:
- canna fumarie singole o collettive per centrali termiche, cogenerazione, teleriscaldamento
- canne fumarie per gruppi elettrogeni d'emergenza e continuità
- canne fumarie per motopompe antincendio e turbine
Ventilazione cappe cucina

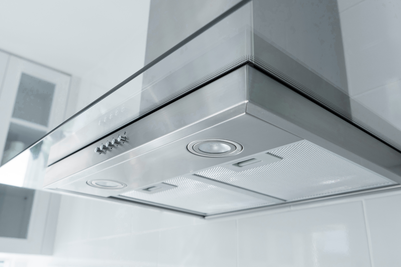

Nelle cucine professionali e domestiche, la corretta evacuazione dei prodotti della cottura (vapori, grassi e calore) e degli eventuali prodotti della combustione (nel caso di piani cottura a gas) è fondamentale per garantire la salubrità dei locali e la sicurezza degli occupanti. Questi condotti sono considerati a tutti gli effetti sistemi di evacuazione dei prodotti della combustione, pertanto la normativa (UNI 7129-3) prevede che siano certificati come canna fumaria (pertanto risultano fuori norma condotti in PVC) e che soddisfino le seguenti prestazioni tecniche:
- adeguata classe di resistenza alle temperature (designazione minima T120)
- funzionamento in pressione (designazione P1 o H1)
- Incombustibilità (Classe di resistenza al fuoco A1)
Schiedel offre sisteemi fumari certificati e testati per l'applicazione come condotti di ventilazione cappe cucina, in acciaio inox mono o doppa parete coibentata - Schiedel Prima Plus o Schiedel ICS - o condotti rigidi e flessibili in materiale plastico PPS - Schiedel Kappa 120
Nelle cucine professionali e domestiche, la corretta evacuazione dei prodotti della cottura (vapori, grassi e calore) e degli eventuali prodotti della combustione (nel caso di piani cottura a gas) è fondamentale per garantire la salubrità dei locali e la sicurezza degli occupanti. Questi condotti sono considerati a tutti gli effetti sistemi di evacuazione dei prodotti della combustione, pertanto la normativa (UNI 7129-3) prevede che siano certificati come canna fumaria (pertanto risultano fuori norma condotti in PVC) e che soddisfino le seguenti prestazioni tecniche:
- adeguata classe di resistenza alle temperature (designazione minima T120)
- funzionamento in pressione (designazione P1 o H1)
- Incombustibilità (Classe di resistenza al fuoco A1)
Schiedel offre sisteemi fumari certificati e testati per l'applicazione come condotti di ventilazione cappe cucina, in acciaio inox mono o doppa parete coibentata - Schiedel Prima Plus o Schiedel ICS - o condotti rigidi e flessibili in materiale plastico PPS - Schiedel Kappa 120
Condotti resistenti al fuoco EI 120
Per la progettazione e l'installazione di impianti fumari all'interno dell'edificio in ambienti soggetti a compartimentazione antincendio installazioni interne ad edifici, parcheggi o autorimesse interrati, vani tecnici di edifici multipiano, locali caldaia, locali generatori, attraversamenti e passaggi, la normativa e il Codice Prevenzione Incendi prevede che i condotti fumari siano testati per la classificazione di resistenza al fuoco.
Schiedel Super ICS ed ICS 5000, sia in isolamento 25 mm che 50 mm di coibentazione, sono certificati con classe di resistenza al fuoco EI 120 sia in configurazione verticale che orizxontale secondo UNI EN 1366 Parte 13: Camini
La normativa 1366 Parte 13 Camini prescrive un’unica procedura di prova in condizioni sia di fuoco interno che di fuoco esterno, e di conseguenza la classificazione risultante si configura valida per entrambe le condizioni.
Per la progettazione e l'installazione di impianti fumari all'interno dell'edificio in ambienti soggetti a compartimentazione antincendio installazioni interne ad edifici, parcheggi o autorimesse interrati, vani tecnici di edifici multipiano, locali caldaia, locali generatori, attraversamenti e passaggi, la normativa e il Codice Prevenzione Incendi prevede che i condotti fumari siano testati per la classificazione di resistenza al fuoco.
Schiedel Super ICS ed ICS 5000, sia in isolamento 25 mm che 50 mm di coibentazione, sono certificati con classe di resistenza al fuoco EI 120 sia in configurazione verticale che orizxontale secondo UNI EN 1366 Parte 13: Camini
La normativa 1366 Parte 13 Camini prescrive un’unica procedura di prova in condizioni sia di fuoco interno che di fuoco esterno, e di conseguenza la classificazione risultante si configura valida per entrambe le condizioni.
Filtri fumo REI e paratie
Schiedel offre e certifica soluzioni specifiche per la protezione passiva e l'ingegneria antincendio
- Filtri fumo REI ed EI
- canne di ventilazione e condotti ramificati di tipo shunt per lo smaltimento dei fumi d'incendio
- paratie EI per garage e autorimesse interrate
I condotti di smaltimento dei fumi d'incendio e vani filtro a prova di fumo certificati REI 120 sono realizzabili con Schiedel REI PANNEL , sistema certificato già in configurazione completa di condotti fumari interni in ceramico refrattario, lastre di rivestimento ignifugo, griglie di ventilazione e condotto ripresa aria.
La soluzione ideale certificata per filtri fumo e luoghi sicuri in caso di opere dove sia richiesta una prestazione REI 120, unita a portate di evacuazione elevate – edifici a torre multipiano, edilizia civile ed industriale, capannoni, centri commerciali, scuole, ospedali, silos o garage interrati, aeroporti, grattacieli. Riferimenti normativi DM 30/11/83, DM 24/12/2021, UNI En 1363, DM 18/10/19,
Schiedel offre e certifica soluzioni specifiche per la protezione passiva e l'ingegneria antincendio
- Filtri fumo REI ed EI
- canne di ventilazione e condotti ramificati di tipo shunt per lo smaltimento dei fumi d'incendio
- paratie EI per garage e autorimesse interrate
I condotti di smaltimento dei fumi d'incendio e vani filtro a prova di fumo certificati REI 120 sono realizzabili con Schiedel REI PANNEL , sistema certificato già in configurazione completa di condotti fumari interni in ceramico refrattario, lastre di rivestimento ignifugo, griglie di ventilazione e condotto ripresa aria.
La soluzione ideale certificata per filtri fumo e luoghi sicuri in caso di opere dove sia richiesta una prestazione REI 120, unita a portate di evacuazione elevate – edifici a torre multipiano, edilizia civile ed industriale, capannoni, centri commerciali, scuole, ospedali, silos o garage interrati, aeroporti, grattacieli. Riferimenti normativi DM 30/11/83, DM 24/12/2021, UNI En 1363, DM 18/10/19,
Progettazione BIM
La progettazione BIM (Building Information Modeling) rappresenta l'evoluzione digitale dei processi di ideazione, costruzione e gestione di un'opera. A differenza del tradizionale CAD, che si limita alla rappresentazione grafica bidimensionale o tridimensionale, il BIM integra in un unico modello digitale tutte le informazioni geometriche, volumetriche, strutturali, impiantistiche e prestazionali dell'edificio.
Schiedel vi offre una vasta galleria di oggetti BIM consultabili, scaricabili e immediatamente utilizzabili dal nostro portale:
La progettazione BIM (Building Information Modeling) rappresenta l'evoluzione digitale dei processi di ideazione, costruzione e gestione di un'opera. A differenza del tradizionale CAD, che si limita alla rappresentazione grafica bidimensionale o tridimensionale, il BIM integra in un unico modello digitale tutte le informazioni geometriche, volumetriche, strutturali, impiantistiche e prestazionali dell'edificio.
Schiedel vi offre una vasta galleria di oggetti BIM consultabili, scaricabili e immediatamente utilizzabili dal nostro portale:
Green Building, Leed, EDP
Nel panorama dell'edilizia contemporanea, la progettazione di edifici multipiano ad alte prestazioni richiede l'adozione di criteri rigorosi per minimizzare l'impatto ambientale e ottimizzare il ciclo di vita dell'opera. I protocolli di Green Building forniscono il quadro metodologico per valutare e certificare la sostenibilità degli immobili. Tra questi, il sistema LEED (Leadership in Energy and Environmental Design), , rappresenta lo standard internazionale di riferimento più diffuso e stabilisce criteri di sostenibilità e risparmio energetico degli impianti e dei materiali.
Schiedel vanta numerose installazioni in edifici Leed e Leed Gold
Le canne fumarie Schiedel sono inoltre corredate di Dichiarazione Ambientale di Prodotto (EPD, Environmental Product Declaration)
Nel panorama dell'edilizia contemporanea, la progettazione di edifici multipiano ad alte prestazioni richiede l'adozione di criteri rigorosi per minimizzare l'impatto ambientale e ottimizzare il ciclo di vita dell'opera. I protocolli di Green Building forniscono il quadro metodologico per valutare e certificare la sostenibilità degli immobili. Tra questi, il sistema LEED (Leadership in Energy and Environmental Design), , rappresenta lo standard internazionale di riferimento più diffuso e stabilisce criteri di sostenibilità e risparmio energetico degli impianti e dei materiali.
Schiedel vanta numerose installazioni in edifici Leed e Leed Gold
Le canne fumarie Schiedel sono inoltre corredate di Dichiarazione Ambientale di Prodotto (EPD, Environmental Product Declaration)
Richiedi informazioni
Compila il form sottostante per richiedere senza impegno una consulenza tecnica o un preventivo:
Galleria Immagini
Le nostre realizzazioni
Italia
Non Residenziale
Torre Velasca Milano
Il progetto nel suo complesso prevedeva una riqualificazione massiva dell'iconico edificio milanese sia a livello di facciata che di interni e comprendeva anche un radicale rinnovamento dell'impiantistica, da ripristinare secondo lo stato dell'arte e con i più moderni impianti tecnologici da integrare in un contesto costruttivo ed architettonico di grande valenza storica e culturale per la città, essendo la Torre Velasca uno dei più importanti esempi di architettura brutalista in Italia e in Europa. La ristrutturazione dell'edificio e la sua riconversione a complesso residenziale, civile e commerciale di lusso, è partita nelle sue prime fasi nel 2020 e si è concluso con una grande festa di inaugurazione a fine 2024. Le nostre installazioni sono iniziate a primavera 2023 e si sono concluse a fine 2023. Schiedel ha fornito un totale di 6 sistemi camino doppia parete isolata SUPER ICS e ICS 5000, di diametri variabili tra il 250 fino a 600 mm di sezione, asserviti a diverse tipologie di impianti: sistemi collettivi di caldaie a condensazione da 670 e 900 Kw, motopompe antincendio, gruppi elettrogeni e cappe cucina.
Italia
Non Residenziale

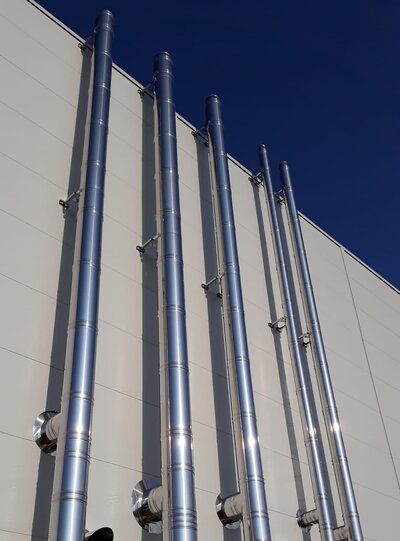

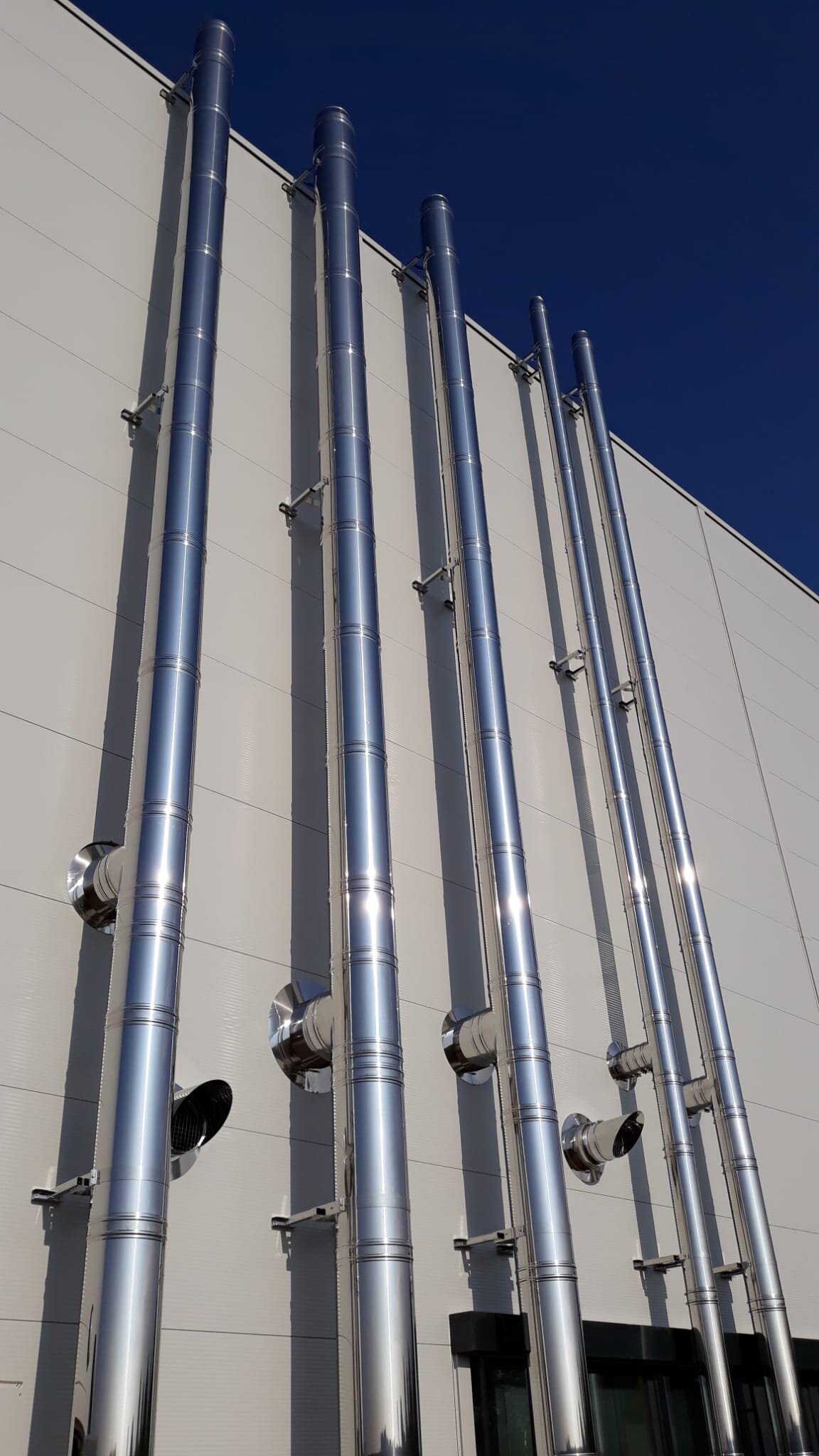

Azienda alimentare Vimercate
L'azienda sito dell'installazione vanta processi industriali che includono tutte le fasi dalla produzione alimentare: dalla preparazione degli impasti e dei ripieni alla cottura, dal processo di essiccazione al raffreddamento, dallo stoccaggio fino al confezionamento e alla conservazione. ll progetto a noi affidato prevedeva l'installazione di condotti di scarico fumi asserviti a due generatori di vapore di grandi dimensioni e portata per il processo alimentare.
Italia
Non Residenziale
Arena Santa Giulia Milano
Il progetto di costruzione e realizzazione dell'impianto sportivo e polivalente Arena Santa Giulia a Milano (ora nota come Unipol Dome) è nato nel contesto delle Olimpiadi Invernali 2026 Milano-Cortina, volto ad ospitare la sezione dei giochi maschili e femminili di hockey su ghiaccio, e in prospettiva futura ad ospitare eventi sportivi di alto richiamo, concerti ed esibizioni musicali. L'Arena si inserisce nel progetto ventennale, tuttora in corso, di più ampia riqualificazione dell'intera area del quartiere Santa Giulia - Rogoredo nella periferia sud-est di Milano, incluso il recupero di ex aree industriali per la costruzione di nuove aree destinate ad edifici residenziali, commerciali e nel settore dei servizi terziari.
Italia
Non Residenziale
Casa Moncler Milano
Il progetto ha previsto la realizzazione di un nuovo quartier generale del prestigioso marchio di moda Moncler, una nuova sede all'avanguardia per design architettonico ed efficienza energetica volta a concentrare in un unico edificio le precedenti sedi multiple di uffici e presidi sul territorio del capoluogo lombardo. Il progetto affidato a ACPV Architects Antonio Citterio Patricia Viel ha previsto un complesso di oltre 70.000 metri quadrati tra sei livelli fuori terra e due interrati, capace di accogliere showroom, uffici e spazi per le centinaia di dipendenti milanesi del noto fashion brand sportivo. La realizzazione ha previsto l'adesione ai rigidi protocolli di green building LEED e WELL. Il progetto si inserisce nella vasta riqualificazione urbana del distretto Symbiosis a Milano, una ex area industriale rinata gradualmente all'insegna del design, del green building e della sostenibilità.
Regno Unito
Non Residenziale
Ospedale di Gartnavel
Fornitura e installazione di 4 sistemi camino Ø 450 asserviti ad altrettanti generatori Dieselec Thistle che forniscono energia di riserva all'ospedale. Gli scarichi sono stati collegati alle sale impianti containerizzate con una struttura che permetteva ai condotti orizzontali di correre parallelamente a coppie, in gruppi di due, uno sopra l'altro, prima di raggiungere l'edificio principale dove potevano essere sostenuti direttamente dall'edificio, correndo orizzontalmente e poi girando verticalmente prima di risalire fino al terminale dopo un percorso di 40 metri.
Regno Unito
Non Residenziale
Scottish Southern General Hospital
Il progetto prevedeva la fornitura e l'installazione di 22 sistemi camino in acciaio inox con un traliccio di supporto, a servizio degli impianti dell'Energy Center. Sia il traliccio che i camini sono stati calati con una gru attraverso un'apertura nel tetto dell'edificio, il che ha reso necessario organizzare la fornitura e il montaggio dei camini sulle basi delle sezioni del traliccio, in modo che entrambi fossero consegnati in loco in modo completo e puntuale per coordinare le manovre accessorie di noleggio della gru e del personale di movimentazione.
Francia
Non Residenziale
Istituto scolastico Bretagna
Il progetto prevedeva la costruzione di un nuovo edificio scolastico pubblico collocato nel Morbihan, in Bretagna, progettato secondo i più recenti dettami dell'edilizia e impiantistica ad alta efficienza energetica e destinato ad ospitare oltre 800 studenti. La nuova struttura, dal design moderno e luminoso, vanta la presenza di oltre 500 mq di pannelli solari sulle coperture, di un involucro dell'edificio perfettamente isolato e di un efficiente sistema di riscaldamento tramite una centrale termica a combustione mista gas e biomassa.
Regno Unito
Non Residenziale
Liceo Lochaber
Fornitura e installazione di 3 sistemi camino doppia parete ICS Ø 250 progettati per servire caldaie a condensazione modello Viessmann Vitoplex 200, oltre ad un sistema camino ICS Ø 350 mm asservito ad una caldaia a biomassa Viessmann Kob Pyrot. I camini sono configurati per correre orizzontalmente dalla sala impianti, passando senza soluzione di continuità in un tratto rivestito in alluminio che sale verticalmente attraverso il tetto curvo della sala impianti dell'Energy Centre, garantendo efficienza e durata.
Regno Unito
Non Residenziale
Infermeria reale di Glasgow
I condotti fumari dovevano correre orizzontalmente al di sopra dell'ingresso dell'edificio, prima di salire verticalmente per raggiungere il tetto e la centrale termica, da dove era necessario un ulteriore tratto orizzontale prolungato con supporto prima di trasformarsi in un tratto verticale principale a sua volta supportato da un pilastro esistente.
Regno Unito
Non Residenziale
Centro Conferenze Hinxton Hall

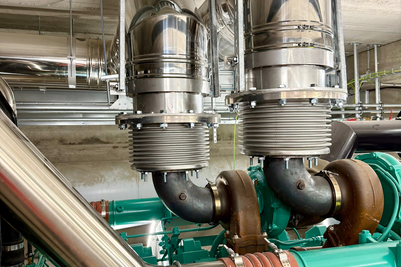

La fornitura e l'installazione hanno riguardato 5 camini del sistema ICS 5000 Ø350, a servizio di altrettanti gruppi elettrogeni per la produzione di energia di riserva al Centro di Ricerca. Un requisito fondamentale era quello di ridurre al minimo l'impatto visivo dei camini sopra il livello del tetto per mantenere l'estetica dell'edificio. A tal fine, la struttura e l'involucro esterno delle canne fumarie sono state sottoposte a verniciatura secondo le specifiche del committente, un processo che ha permesso loro di fondersi perfettamente con la struttura circostante, garantendo sia la funzionalità che l'armonia visiva con l'architettura esistente.
Serbia
Non Residenziale
Impianto di teleriscaldamento di Kragujevac
Il progetto prevedeva la fornitura e l'assistenza tecnica per l'installazione di 5 camini del sistema ICS isolamento 50 mm del diametro di 1200 mm, ognuno dei quali serviva una caldaia a gas da 21 MW. I camini sono stati installati lungo un percorso orizzontale di 11 metri, con una sezione verticale di 31,5 metri. Il sistema ICS 50, noto per la facilità di installazione e l'isolamento termico, comprende valvole anti implosione/esplosione ed un isolamento in lana minerale ad alta densità, resistente ad altissime temperature, per garantire prestazioni ottimali all'intero impianto.
Germania
Non Residenziale
Ospedale di Amburgo
Il cliente è una grande struttura ospedaliera di Amburgo, i cui sistemi di alimentazione di emergenza hanno richiesto un consistente progetto di ampliamento e rafforzamento, in particolare per l'energia e la corrente destinate a chirurgia. Gli impianti di continuità destinati alle sale operatorie così potenziati avrebbero dovuto garantire che interventi ed operazioni chirurgiche salvavita potessero continuare senza anche in caso di interruzione di corrente primaria, assicurando quindi una capacità energetica sufficiente per la massima sicurezza dei pazienti e del personale medico. Nell'ambito di questo progetto, Schiedel ha fornito i sistemi di scarico dei fumi di combustione dei motori e dei gruppi elettrogeni nonché soluzioni di isolamento acustico per i nuovi generatori di emergenza alimentati a diesel.
Le soluzioni Schiedel - Sistemi fumari
SUPER ICS
La canna fumaria in acciaio doppia parete ad altissime prestazioni - certificata EI 120
ICS 5000
Sistema camino doppia parete in acciaio per gruppi elettrogeni e impianti in pressione
KAPPA 120
Sistema camino e canale da fumo rigido e flessibile in polipropilene
Le soluzioni Schiedel - Filtri fumo, paratie e protezione passiva
REI PANNEL
Canne REI per filtri fumo antincendio e condotti ramificati di tipo shunt
PARATIE
Paratie EI antincendio di tipo shunt per autorimesse e garage interrati
