ICS 5000 - DIMOVODNI SUSTAV NEPROPUSTAN ZA VISOK TLAK

Schiedel ICS5000

ICS 5000

Sustav HP 5000 izvrstan je za industrijske i komercijalne primjene na području dimnih plinova do nadtlaka od 5.000 Pa! Ispitan je i certificiran prema europskim normama za temperature u kontinuiranom radu do 600 °C . Sjajna spojna tehnika zajamčena je prethodno ugrađenim posebnim brtvama i posebnim steznim spojnicama V oblika.

KONTAKT

Izdvajamo

ICS 5000 je napravljen od dvostrukih unutrašnjih i vanjskih cijevi od nehrđajućeg čelika sa izolacijom. Izolacija je izrađena od visokokvalitetnog i temperaturno otpornog izolacionog materijala "super vuna" 25mm keramičke vune ili kamene vune 50mm. Sistemsko rješenje spojeva osigurava kontinuiranu izolaciju bez "mostova hladnoće" i dobro zaptivanje, čime se sprječava curenje.
Pouzdanost u radu i otpornost na djelovanje kiselina postiže se posebnom metodom izrade pojedinih elemenata. Kapilarna brana koja se pravi na unutrašnjem spoju segmenata je veoma važna za otpornost sistema na dejstvo kondenzata, kao i njegovo uspešno odvodnjavanje u kondenzat i spoljašnju sredinu.

Quicklinks

Prednosti

• Multifunkcionalni sustav za dimne plinove pogodan za visoke temperature i tlačno nepropustan
• Nepropustan za nadtlak i podtlak do 5000 Pascala
  • Za temperature do 600 °C u kontinuiranom radu – provjeren na izgaranje s 1000 °C
  • Pojedinačni sastavni dijelovi sustava dostupni su u izvedbi s jednom ili dvije stijenke. U verziji s dvostrukom stijenkom po želji s toplinskom izolacijom od 25 ili 50 mm.
  • Kod HP sustava s dvostrukom stijenkom, vanjski je plašt dodatno osiguran vanjskom, širokom steznom spojnicom.
Primena
• Multifunkcionalni sustav za dimne plinove pogodan za visoke temperature i tlačno nepropustan
• Nepropustan za nadtlak i podtlak do 5000 Pascala
  • Za temperature do 600 °C u kontinuiranom radu – provjeren na izgaranje s 1000 °C
  • Pojedinačni sastavni dijelovi sustava dostupni su u izvedbi s jednom ili dvije stijenke. U verziji s dvostrukom stijenkom po želji s toplinskom izolacijom od 25 ili 50 mm.
  • Kod HP sustava s dvostrukom stijenkom, vanjski je plašt dodatno osiguran vanjskom, širokom steznom spojnicom.

Funkcionalnost

  • Kogeneracijska postrojenja, sigurnosni električni agregati, kotlovi, kovačka ložišta, procesna toplina - Jednostavna montaža – nisu potrebni radovi zavarivanja na licu mjesta
  • Uređaji za odsis dima ili mehanički sustavi za odvod dima - Mala težina, jednostavna izolacija, mali presjeci, povećana učinkovitost
  • Kuhinjski sustavi za odvod zraka u gastronomiji - Nema opasnosti od istjecanja ukapljene masnoće u slučaju požara, temperaturna otpornost

Garantovani kvalitet

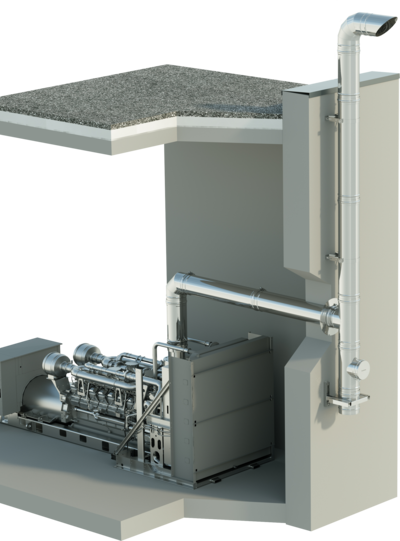

ICS5000 je multifunkcionalni izolovani sistem sa dvostrukim zidovima za odvođenje dimnih gasova iz dizel generatora. Unutarnja cijev je izrađena od nehrđajućeg čelika 316L, a vanjska od nehrđajućeg čelika 304. Tehnološki proces obrade u zaštićenoj atmosferi, zavarivanjem spojeva TIG laserskim postupkom, sa kapilarnim branama u spojevima. rad u pozitivnom, negativnom i "nultom" režimu rada.
Garantovani kvalitet
ICS5000 je multifunkcionalni izolovani sistem sa dvostrukim zidovima za odvođenje dimnih gasova iz dizel generatora. Unutarnja cijev je izrađena od nehrđajućeg čelika 316L, a vanjska od nehrđajućeg čelika 304. Tehnološki proces obrade u zaštićenoj atmosferi, zavarivanjem spojeva TIG laserskim postupkom, sa kapilarnim branama u spojevima. rad u pozitivnom, negativnom i "nultom" režimu rada.

Jednostavna montaža

  • Montaža dimovodne cijevi HP 5000 s dvostrukom stijenkom na vanjski zid Jednostavna montaža prirubničkim spojem, utičnim spajanje i V steznom spojnicom.
  • Dimovodni sustav HP 5000 s dvostrukom stijenkom ovdje je postavljen na zidnu konzolu.
  • Statička opterećenja odvode se u zid zgrade i nije potrebna izrada temelja.
  • Montaža dimovodnog sustava HP 5000 s dvostrukom stijenkom na zidnu konzolu na vanjskom zidu.
Jednostavna montaža
  • Montaža dimovodne cijevi HP 5000 s dvostrukom stijenkom na vanjski zid Jednostavna montaža prirubničkim spojem, utičnim spajanje i V steznom spojnicom.
  • Dimovodni sustav HP 5000 s dvostrukom stijenkom ovdje je postavljen na zidnu konzolu.
  • Statička opterećenja odvode se u zid zgrade i nije potrebna izrada temelja.
  • Montaža dimovodnog sustava HP 5000 s dvostrukom stijenkom na zidnu konzolu na vanjskom zidu.

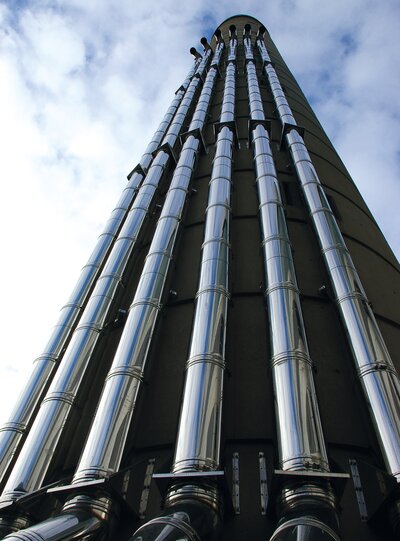

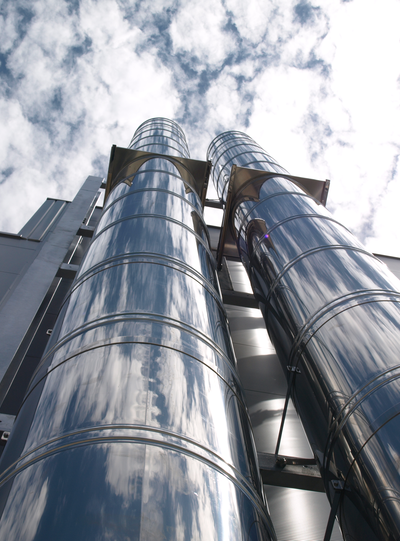

Reference

Schiedel ICS5000

Schiedel ICS5000

Schiedel ICS5000
