FENKO

Schiedel FENKO Dla potrzeb wentylacji kanałowej w budynkach mieszkalnych zaprojektowano wentylator hybrydowy, którego zadaniem jest zapewnienie właściwych wartości ciągu w kanałach wentylacyjnych. W przypadku optymalnych warunków atmosferycznych tzn. odpowiedniej różnicy temperatur oraz zewnętrznego ruchu powietrza (wiatr) układ pracuje jako nasada grawitacyjna. W takiej sytuacji podciśnienie wywołane w kanale wentylacyjnym wystarcza na uzyskanie właściwego poziomu strumienia powietrza wentylacyjnego usuwanego z kuchni, łazienek czy pomieszczeń WC. Ważnym warunkiem pracy nasady jest prawidłowe rozwiązanie i regulacja nawiewu powietrza do pomieszczeń.

W przypadku braku optymalnych warunków atmosferycznych lub gdy istnieje konieczność zwiększenia ciągu wentylacyjnego, użytkownik może włączyć mechaniczną pracę wentylatora. Wentylator może pracować na pierwszym biegu (obroty 1000 1/min) lub w przypadku ekstremalnym na drugim biegu (obroty 1400 1/min). Poprawną pracę układu wywiewnego można zautomatyzować zasilając silnik ze sterownika przetwarzającego sygnał z dowolnego czujnika np. temperatury, ruchu, światła, wilgotności (HIGSTER).

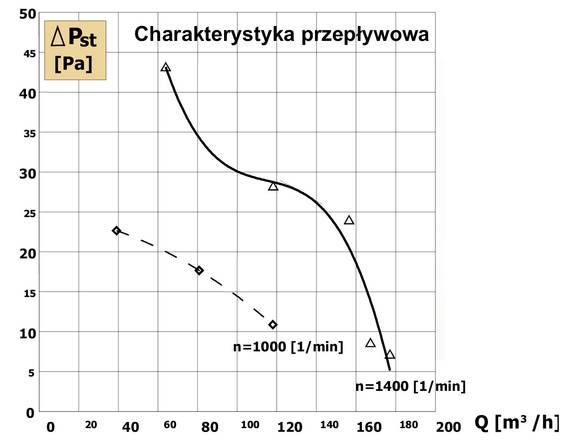

Maksymalna ilość powietrza, jaką wentylator jest w stanie wyciągnąć z pomieszczenia wynosi dla pracy mechanicznej odpowiednio 120 m3/h w przypadku pierwszego biegu, oraz 180 m3/h dla drugiego biegu obrotów roboczych silnika. Wydajności te są większe lub równe typowym wentylatorom łazienkowym montowanym w ścianie wewnątrz pomieszczenia. Zaletą ich jest jednak to, że uciążliwość akustyczna ich pracy występuje poza pomieszczeniem mieszkalnym. Poziom ciśnienia akustycznego jest niski i wynosi odpowiednio 33 dB oraz 41 dB i nie powoduje uciążliwości na zewnątrz pomieszczenia wentylowanego.

Innowacyjną rzeczą jest fakt zamontowania w wentylatorze silnika prądu stałego, którego praca polega na tym, że zasilany jest z gniazdka 230 V jednofazowego, takiego jak eksploatujemy w naszych mieszkaniach. Wewnątrz jednak silnika następuje zamiana prądu przemiennego na prąd stały. Pozwala to uzyskać bardzo niski poziom mocy zainstalowanej odpowiednio 9,5 W / 6,2 W.

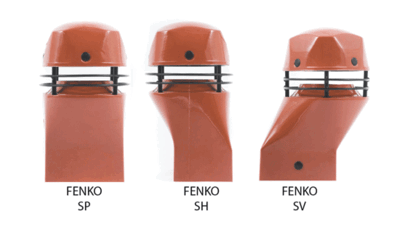

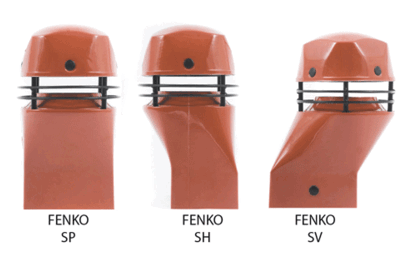

Rodzaje nasad hybrydowych

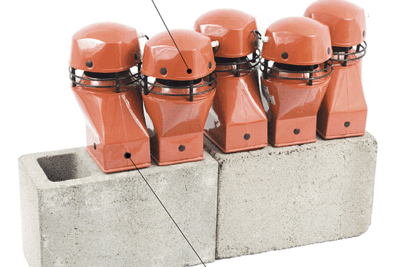

Nasada hybrydowa Schiedel Fenko, przeznaczona jest do montażu na pustakach wentylacyjnych Schiedel w układzie osiowym i nieosiowym.
Image Title: If somebody hovers the image it appears.
Nasada hybrydowa Schiedel Fenko, przeznaczona jest do montażu na pustakach wentylacyjnych Schiedel w układzie osiowym i nieosiowym.

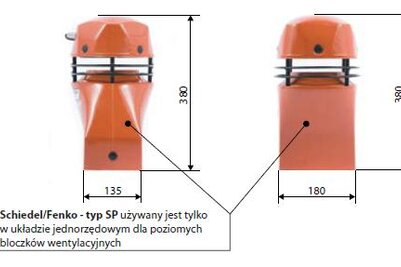

Nasada hybrydowa Schiedel Fenko – typ SP

Nasada hybrydowa Schiedel Fenko, wykonana w wariancie montażowym na pustak wentylacyjny Schiedel w układach osiowego ustawienia montażowego.
Image Title: If somebody hovers the image it appears.
Nasada hybrydowa Schiedel Fenko, wykonana w wariancie montażowym na pustak wentylacyjny Schiedel w układach osiowego ustawienia montażowego.

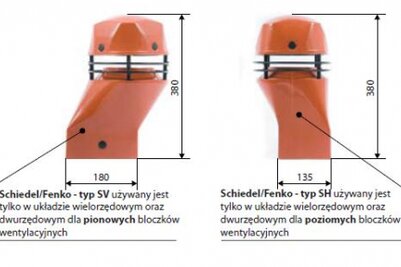

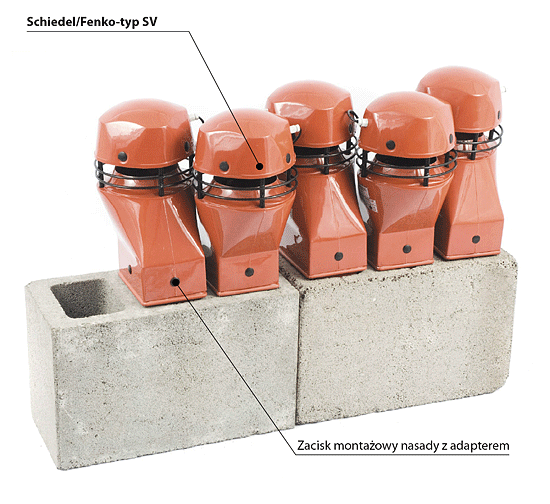

Nasada hybrydowa Schiedel Fenko – typ SV i SH

Nasada hybrydowa Schiedel Fenko, wykonana w wariancie montażowym na pustak wentylacyjny Schiedel w układach nieosiowego ustawienia montażowego.
Image Title: If somebody hovers the image it appears.
Nasada hybrydowa Schiedel Fenko, wykonana w wariancie montażowym na pustak wentylacyjny Schiedel w układach nieosiowego ustawienia montażowego.

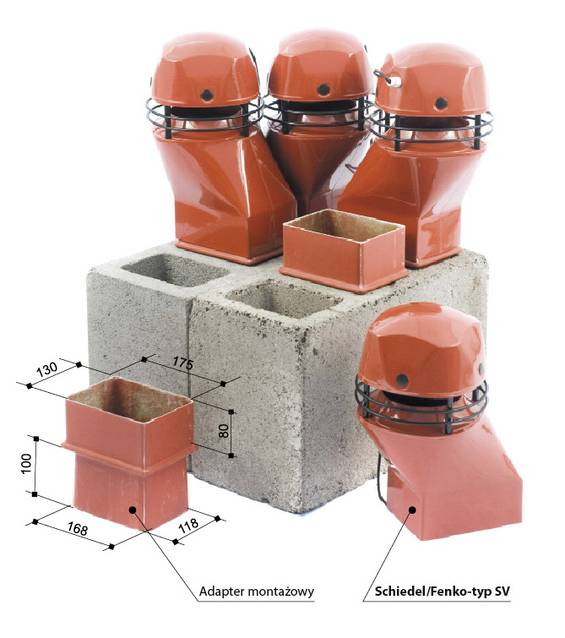

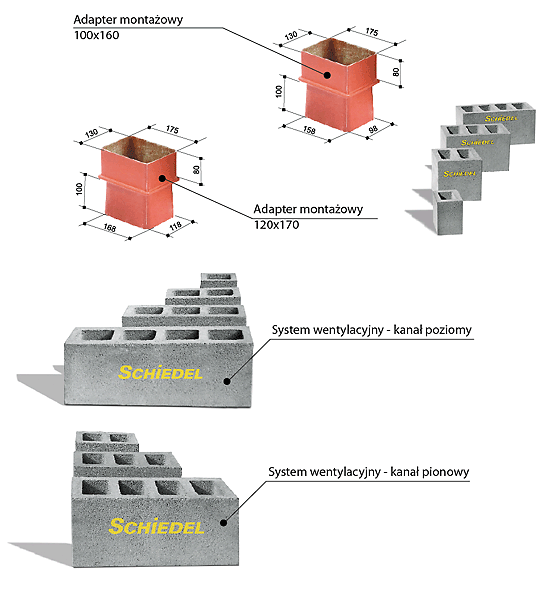

Adapter montażowy do nasady hybrydowej Schiedel Fenko

Adapter montażowy do nasady hybrydowej Schiedel Fenko, przeznaczony jest dla pustaków wentylacyjnych Schiedel o przekroju 100 x 160 i 120 x 170.
Adapter montażowy do nasady hybrydowej Schiedel Fenko, przeznaczony jest dla pustaków wentylacyjnych Schiedel o przekroju 100 x 160 i 120 x 170.

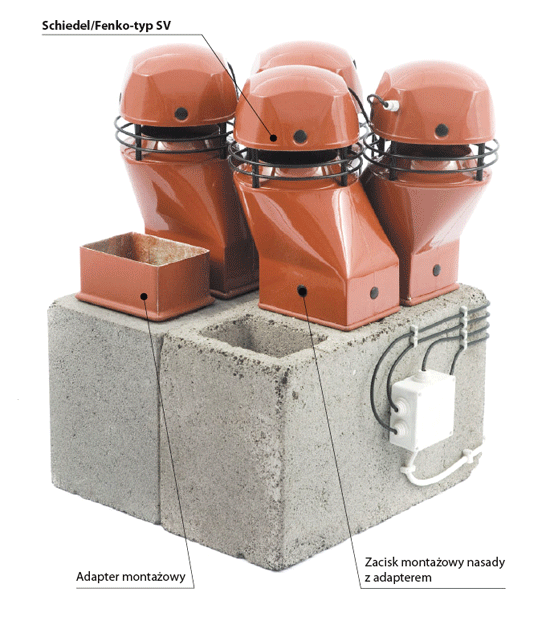

Przykłady

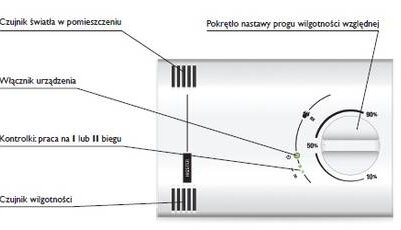

Higster

Dane techniczne sterownika Higster

  • obsługiwane typy wentylatorów: Schiedel Fenko, inne po zastosowaniu stycznika elektromagnetycznego;
  • mocowanie: naścienne;
  • stopień ochrony: IP20;
  • wymiary zewnętrzne: 80 x 120 x 27 mm
  • napięcie zasilające: 1 x 230 VAC 50-60 Hz;
  • napięcie wyjściowe: 230 VAC 50-60 Hz
  • maksymalna moc przełączeniowa: 120 VA;
  • zabezpieczenie wentylatora: termistor PTC;
  • zabezpieczenie układu sterowania: termistor PTC;
  • maks. przekrój żył przyłączeniowych: 1,0 mm2.
  • obsługiwane typy wentylatorów: Schiedel Fenko, inne po zastosowaniu stycznika elektromagnetycznego;
  • mocowanie: naścienne;
  • stopień ochrony: IP20;
  • wymiary zewnętrzne: 80 x 120 x 27 mm
  • napięcie zasilające: 1 x 230 VAC 50-60 Hz;
  • napięcie wyjściowe: 230 VAC 50-60 Hz
  • maksymalna moc przełączeniowa: 120 VA;
  • zabezpieczenie wentylatora: termistor PTC;
  • zabezpieczenie układu sterowania: termistor PTC;
  • maks. przekrój żył przyłączeniowych: 1,0 mm2.
