MULTI - Sustav dimnjaka namijenjen za plinske kondenzacijske uređaje

Multi sustav dimnjaka na višestambenom objektu

MULTI

Sustav dimnjaka s cijevima od izostatičke tehničke keramike namijenjen za plinske kondenzacijske uređaje

KONTAKT & SAVJET

Općenito o sustavu MULTI

Schiedel MULTI je zračno-ispušni sustav za višestruku upotrebu plinskih sustava podnog grijanja kao što su kondenzacijski i niskotemperaturni dimnjaci u režimima rada neovisno o zraku u prostoriji. Sustav se sastoji od blokova obloge od laganog betona i keramičkih cijevi.

Quicklink

Karakteristike & funkcionalnost

DIMOVODNA CIJEV OD IZOSTATIČKE TEHNIČKE KERAMIKE
Schiedel MULTI dimovodna cijev izrađena je najmodernijom tehnologijom od visokokvalitetne izostatičke tehnničke keramike prema HRN EN 1457 kl. D3P1. Njezina svojstva prilagođena su posebnim zahtjevima moderne dimnjačke tehnike s naglaskom na plinovita goriva u predtlaku, te se odlikuje vrhunskim karakteristikama za siguran rad, otpornosšću na temperaturne promjene i kiseline, neosjetljiva na vlagu kao i iznimne tvrdoće.

PLAŠT OD LAGANOG BETONA
Plašt je izrađen od srednje laganog betona s optimalnim mjerama i kanalima koji omogućavaju prozračivanje toplinske izolacije prema HRN EN 12446. Niska specifična gustoća materijala omogućava jednostavno rukovanje. Posebna geometrija plašta smanjuje prostor kod ugradnje i skladištenja, a dodatni kanali omogućavaju armiranje, a time i statičku stabilnost.

PROTUSTRUJNI RAD
Kod Schiedel MULTI dimnjaka zrak za izgaranje struji suprotnim smjerom od strujanja dimnih plinova i to od vrha dimnjaka prema ložištu kroz slobodni kanal koji se nalazi između vanjskog plašta i domovodne cijevi od izostatičke tehničke keramike. Svježi zrak koji dolazi odozgo se prethodno zagrijava na putu prema dolje na unutarnjoj cijevi i ulazi u ložište već zagrijan. To je posebno važno u hladnim danima, kada potrošnja energije kod kondenzacijske tehnike često radi na granici, jer dovodi do smanjenja potrošnje potrebnog goriva. Time se povećava učinkovitost uređaja za grijanje. Posebna struktura dimovodne cijevi od izostatičke keramike dodatno povećava tu prednost.

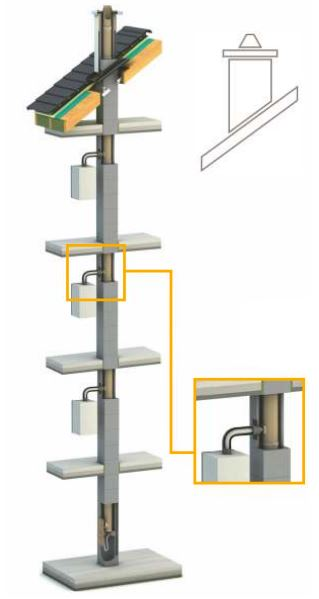

Presjek 1 - MULTI
DIMOVODNA CIJEV OD IZOSTATIČKE TEHNIČKE KERAMIKE
Schiedel MULTI dimovodna cijev izrađena je najmodernijom tehnologijom od visokokvalitetne izostatičke tehnničke keramike prema HRN EN 1457 kl. D3P1. Njezina svojstva prilagođena su posebnim zahtjevima moderne dimnjačke tehnike s naglaskom na plinovita goriva u predtlaku, te se odlikuje vrhunskim karakteristikama za siguran rad, otpornosšću na temperaturne promjene i kiseline, neosjetljiva na vlagu kao i iznimne tvrdoće.

PLAŠT OD LAGANOG BETONA
Plašt je izrađen od srednje laganog betona s optimalnim mjerama i kanalima koji omogućavaju prozračivanje toplinske izolacije prema HRN EN 12446. Niska specifična gustoća materijala omogućava jednostavno rukovanje. Posebna geometrija plašta smanjuje prostor kod ugradnje i skladištenja, a dodatni kanali omogućavaju armiranje, a time i statičku stabilnost.

PROTUSTRUJNI RAD
Kod Schiedel MULTI dimnjaka zrak za izgaranje struji suprotnim smjerom od strujanja dimnih plinova i to od vrha dimnjaka prema ložištu kroz slobodni kanal koji se nalazi između vanjskog plašta i domovodne cijevi od izostatičke tehničke keramike. Svježi zrak koji dolazi odozgo se prethodno zagrijava na putu prema dolje na unutarnjoj cijevi i ulazi u ložište već zagrijan. To je posebno važno u hladnim danima, kada potrošnja energije kod kondenzacijske tehnike često radi na granici, jer dovodi do smanjenja potrošnje potrebnog goriva. Time se povećava učinkovitost uređaja za grijanje. Posebna struktura dimovodne cijevi od izostatičke keramike dodatno povećava tu prednost.



(MULTI-) funkcionalan

Schiedel MULTI je montažni koncentrični sustav dimnjaka s dovodom zraka za izrgaranje namijenjen ugradnji unutar objekta ili alternativno po vanjskom fasadnom zidu uz dodatna pričvršćenja, a sastoji se od dimovodnih cijevi od izostatičke tehničke keramike, plašteva od lakog betona te ostalih fazonskih elemenata. Primjenjuje se za jednostruki ili višestruki priključak plinkih kondenzacijskih ložišta te služi kao glavni dimnjak ukoliko je projektom predviđeno centralno etažno grijanje na plin.
MULTI je posebno dizajniran za korištenje u stambenim zgradama. Nudi mogućnost spajanja više plinskih dimnjaka na jedan ispušni sustav. Točno stupnjevani presjeci MULTI-ja omogućuju precizno prilagođavanje nazivnom toplinskom učinku dimnjaka koji se spajaju. Svaka pojedinačna termalna kupka na podu potpuno je funkcionalna i može se individualno regulirati. Za spajanje na MULTI koriste se ventilatorski plinski dimnjaci neovisni o zraku sa zatvorenom komorom za izgaranje. Osim toga, ispušni plin se odvodi isključivo kroz toplinski uzgon dimnjaka te preko spojnog dijela i okrugle unutarnje šamotne cijevi prema van.
Presjek 2 - MULTI
Schiedel MULTI je montažni koncentrični sustav dimnjaka s dovodom zraka za izrgaranje namijenjen ugradnji unutar objekta ili alternativno po vanjskom fasadnom zidu uz dodatna pričvršćenja, a sastoji se od dimovodnih cijevi od izostatičke tehničke keramike, plašteva od lakog betona te ostalih fazonskih elemenata. Primjenjuje se za jednostruki ili višestruki priključak plinkih kondenzacijskih ložišta te služi kao glavni dimnjak ukoliko je projektom predviđeno centralno etažno grijanje na plin.
MULTI je posebno dizajniran za korištenje u stambenim zgradama. Nudi mogućnost spajanja više plinskih dimnjaka na jedan ispušni sustav. Točno stupnjevani presjeci MULTI-ja omogućuju precizno prilagođavanje nazivnom toplinskom učinku dimnjaka koji se spajaju. Svaka pojedinačna termalna kupka na podu potpuno je funkcionalna i može se individualno regulirati. Za spajanje na MULTI koriste se ventilatorski plinski dimnjaci neovisni o zraku sa zatvorenom komorom za izgaranje. Osim toga, ispušni plin se odvodi isključivo kroz toplinski uzgon dimnjaka te preko spojnog dijela i okrugle unutarnje šamotne cijevi prema van.

Garantirana kvaliteta

Kod proizvodnje MULTI sustava naglasak je na korištenju samo najkvalitetnijih materijala. MULTI ispušni sustav dizajniran je za modernu gradnju kuća i idealan je za višestambene kuće. MULTI sustav odvoda zraka omogućuje plinskim kaminima da rade neovisno o zraku u prostoriji. Zatvorena izvedba kombinacije kanala dovodnog zraka, kamina i odvodnog dimnjaka osigurava da ispušni plinovi ne izlaze u susjedne prostorije. Nesreće povezane s ispušnim plinovima stoga su isključene od samog početka.

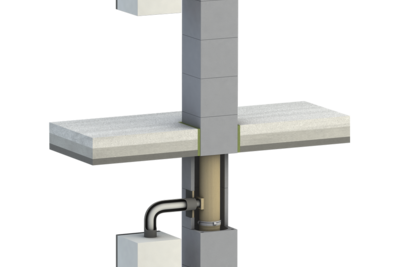

Izrada priključka
Kod proizvodnje MULTI sustava naglasak je na korištenju samo najkvalitetnijih materijala. MULTI ispušni sustav dizajniran je za modernu gradnju kuća i idealan je za višestambene kuće. MULTI sustav odvoda zraka omogućuje plinskim kaminima da rade neovisno o zraku u prostoriji. Zatvorena izvedba kombinacije kanala dovodnog zraka, kamina i odvodnog dimnjaka osigurava da ispušni plinovi ne izlaze u susjedne prostorije. Nesreće povezane s ispušnim plinovima stoga su isključene od samog početka.
