Scottish Southern General Hospital

  • Non résidentiel
  • Réalisé dans Royaume-Uni dans 2024
  • Produit(s) utilisé(s) :  ICS 5000,  Super ICS
  • Générateurs
  • Santé / Hôpital
  • Nouveau bâtiment
Fourniture et installation de 22 cheminées en acier inoxydable et d'un mât de soutien pour le centre énergétique. Le mât et les cheminées devaient être descendus par une ouverture dans le toit du bâtiment à l'aide d'une grue, ce qui signifie que le plan devait être mis au point pour la fourniture et le montage des cheminées sur les sections du mât, qui devaient être livrées sur le site dans leur intégralité et dans les délais impartis pour correspondre à la location de la grue.

Défi

Le défi consistait à fournir et à installer 22 cheminées de système de différents diamètres (Ø450, Ø550 et Ø600). Ces cheminées ont été montées sur un mât fourni en sections, qui ont été soigneusement descendues par une grue dans un espace restreint à travers le toit de l'hôpital. L'installation, qui a eu lieu en janvier, a nécessité une planification et une coordination précises en raison des conditions climatiques froides, de l'espace confiné et de la complexité du positionnement des lourdes sections. Le travail devait être exécuté de manière sûre et efficace afin de minimiser les perturbations des activités quotidiennes de l'hôpital.

Solution

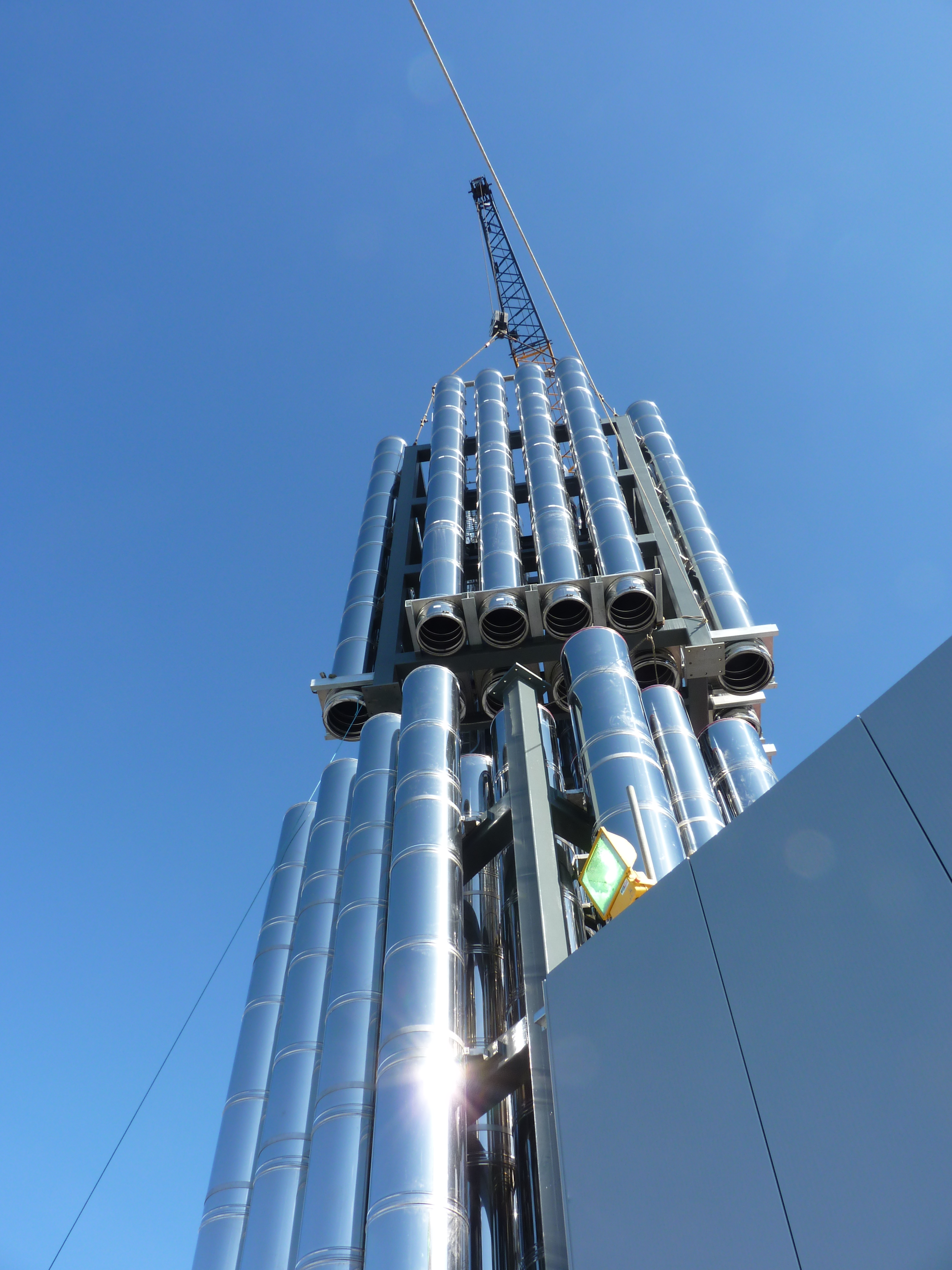

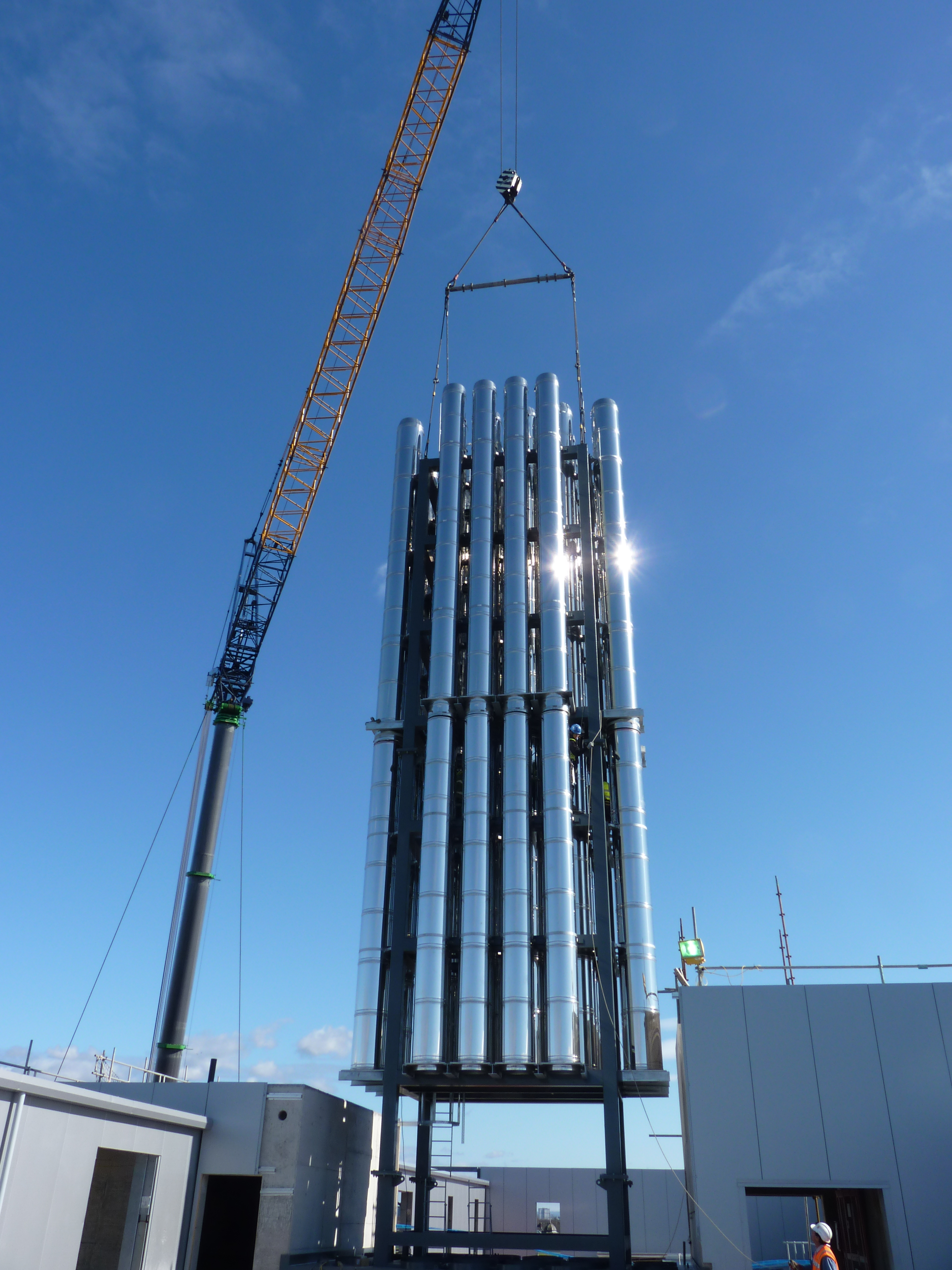

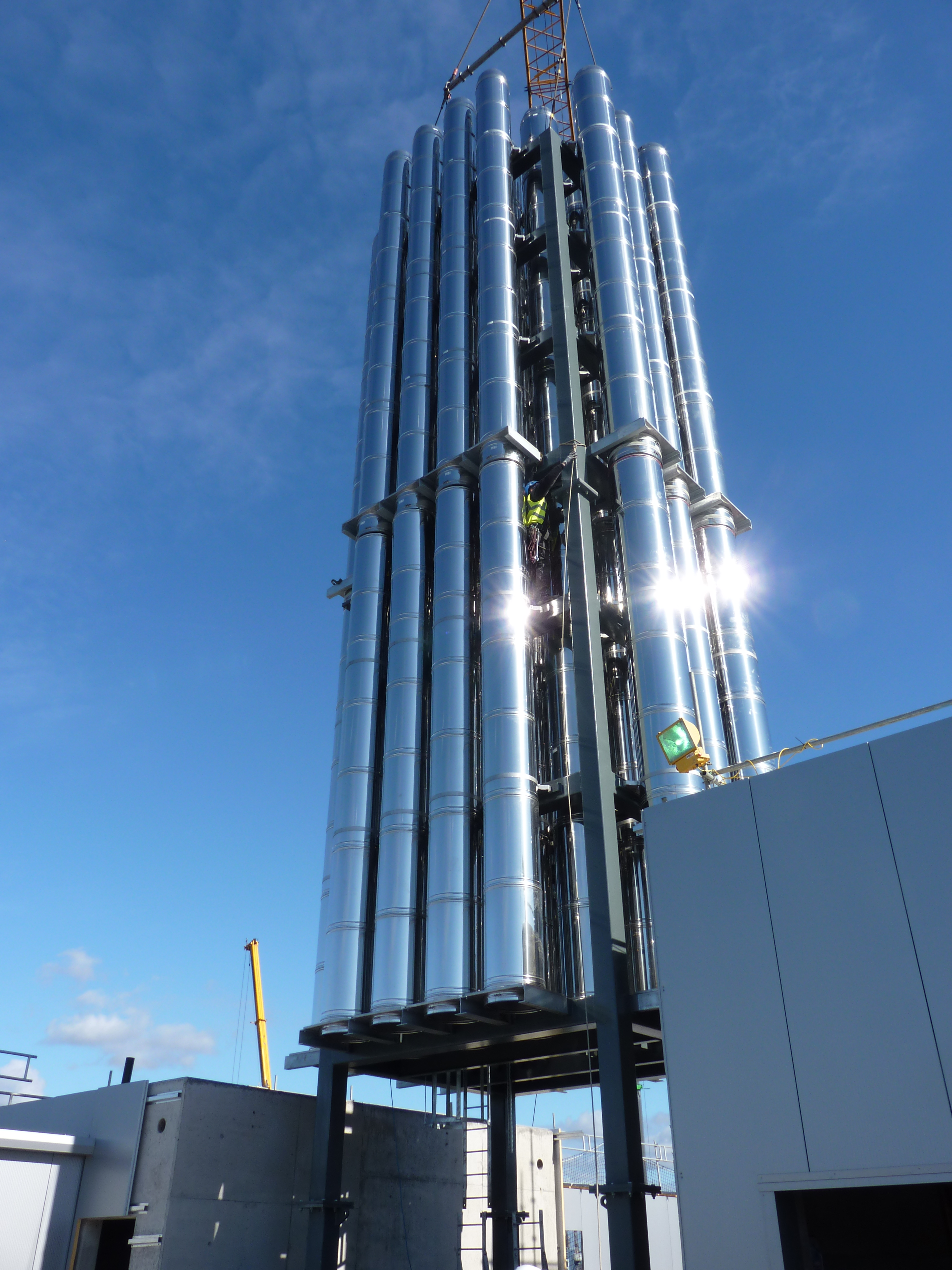

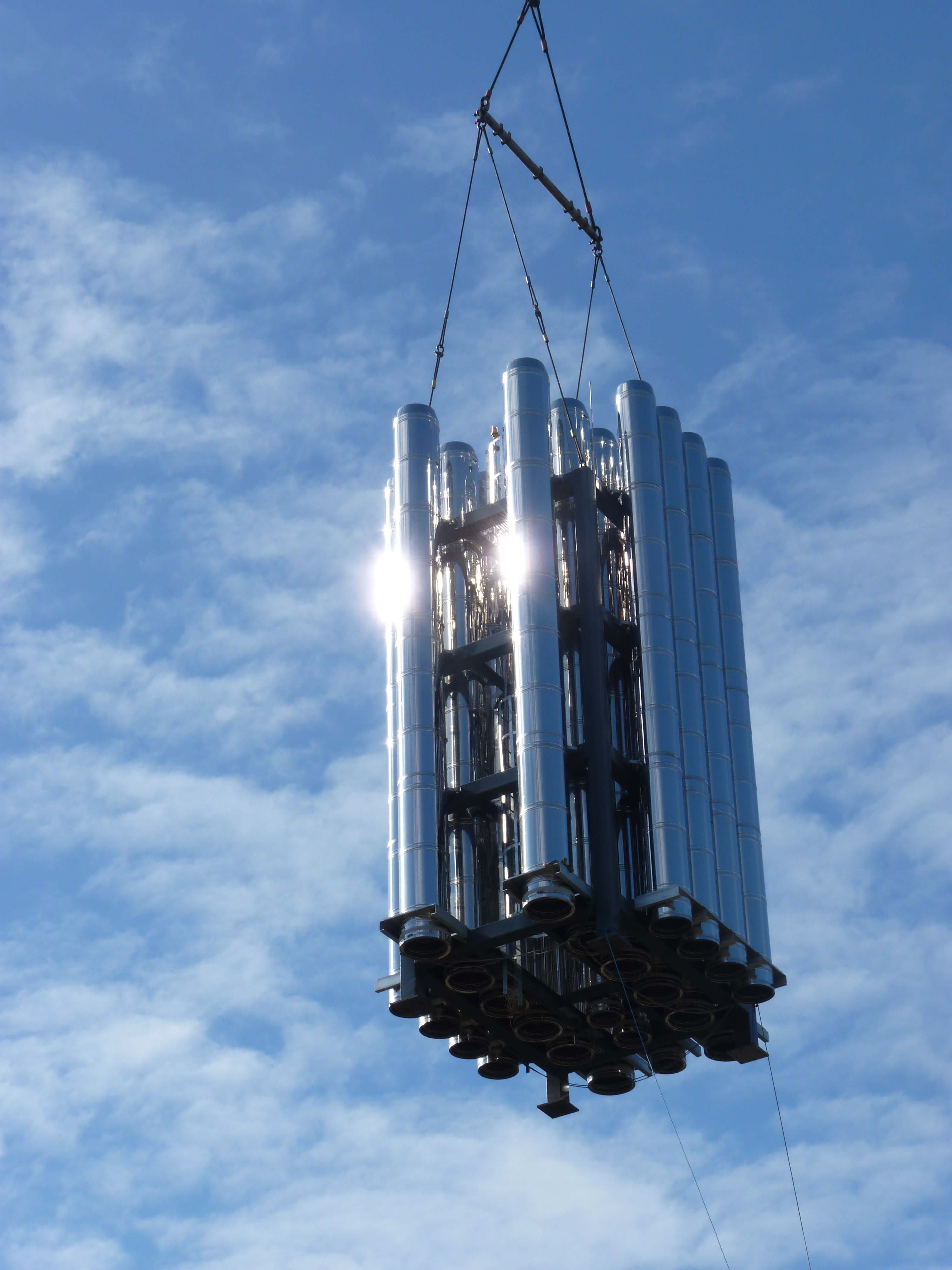

Les sections de cheminée des mâts ont été préinstallées, puis ces sections complètes ont été descendues à travers l'ouverture étanche du toit jusqu'au point de collecte central qui s'étend sur deux étages avec des connexions provenant de quatre chaufferies séparées dans le centre énergétique. Le vide était moins de 500 mm plus large que les sections du mât de chaque côté, ce qui signifie que le grutier avait très peu de marge de manœuvre. Il s'agissait d'un défi de taille en ce jour de janvier en Écosse, où le vent pouvait souffler fort. Une fois descendues en place, les sections verticales devaient s'aligner parfaitement pour permettre à chacune des 22 cheminées contenues dans et autour de la structure du mât de se connecter à la section située en dessous. Il s'agissait d'une prouesse d'ingénierie de précision, simplifiée par la conception conviviale de la gamme de produits ICS, avec ses joints mâles et femelles sur la gaine et le boîtier.

Le client

Le client était NHS Greater Glasgow and Clyde region. L'architecte était Nightingale Associates, en collaboration avec le consultant Max Fordham. L'entrepreneur principal était Mercury Engineering et les groupes électrogènes ont été fournis par FG Wilson via Dieselec Thistle. Les travaux d'installation des cheminées horizontales et verticales ont été réalisés par l'équipe d'installation de Schiedel.
