Conduits résistants au feu EI 120

Cheminées avec classification de résistance au feu : applications, classifications, réglementations - Systèmes de cheminées en acier isolés à double paroi Schiedel séries ICS, SUPER ICS et ICS 5000 certifiés EI 120 selon UNI EN 1366 Partie 13, spécifiques pour cheminées, systèmes de cheminées et conduits de fumée

Cheminées et résistance au feu

La classification de la résistance au feu des conduits d'évacuation d'air et de fumées implique des questions cruciales à clarifier en termes de réglementation, d'applications et de certifications. La norme de référence est la norme UNI EN 1366, qui définit les « Essais de résistance au feu des systèmes d'alimentation de services ».

La législation comporte un certain nombre de chapitres et de sections dédiés en fonction du champ d’application, par exemple :

UNI EN 1366 Partie 1 = Conduits de ventilation verticaux et horizontaux

UNI EN 1366 Partie 8 = Conduits d'extraction de fumée

Depuis 2019, la législation s'est officiellement enrichie d'une section spécifique dédiée à la résistance au feu des CONDUITS DE FUMÉES, qui doivent donc, à partir de cette année-là, être classés et testés selon la norme UNI EN 1366 Partie 13, spécifique aux conduits de fumée, aux systèmes de cheminées et aux conduits d'échappements raccordés à des appareils.

Norme 1366 Partie 13: Conduits de fumées

La norme 1366:13-2019 définit notamment les « Essais de résistance au feu des installations utilitaires - Partie 13 : CHEMINÉES » et spécifie « la procédure de détermination du temps de résistance au feu des constructions de cheminées, des conduits de cheminée ou des éléments de pénétration faisant partie d'une construction de cheminée dans des conditions d'incendie normalisées. »

La performance détectée et certifiée exprime la capacité d'un conduit de fumée à empêcher la propagation du feu d'un environnement compartimenté à un autre pendant une période de temps donnée.

Seule la partie 13 de la norme UNI EN 1366 constitue donc la réglementation spécifique pour la classification de résistance au feu des conduits de fumée, où sont spécifiquement prévus les conduits d'évacuation des fumées desservant un appareil générateur.

Les classifications selon les autres sections du règlement - 1366 Partie 1 (Conduits de ventilation) ou 1366 Partie 8 (Conduits d'extraction de fumée) - tout en restant valables pour leurs domaines d'application spécifiques, ne sont PLUS applicables lorsqu'il s'agit de systèmes de conduits de fumée et de cheminées.

La définition « Conduits résistants au feu » ou « Conduits EI 120 » ne signifie donc pas automatiquement « Cheminées résistants au feu », avec le risque d'installer un système non couvert par une certification adaptée.

La norme 1366:13-2019 définit notamment les « Essais de résistance au feu des installations utilitaires - Partie 13 : CHEMINÉES » et spécifie « la procédure de détermination du temps de résistance au feu des constructions de cheminées, des conduits de cheminée ou des éléments de pénétration faisant partie d'une construction de cheminée dans des conditions d'incendie normalisées. »

La performance détectée et certifiée exprime la capacité d'un conduit de fumée à empêcher la propagation du feu d'un environnement compartimenté à un autre pendant une période de temps donnée.

Seule la partie 13 de la norme UNI EN 1366 constitue donc la réglementation spécifique pour la classification de résistance au feu des conduits de fumée, où sont spécifiquement prévus les conduits d'évacuation des fumées desservant un appareil générateur.

Les classifications selon les autres sections du règlement - 1366 Partie 1 (Conduits de ventilation) ou 1366 Partie 8 (Conduits d'extraction de fumée) - tout en restant valables pour leurs domaines d'application spécifiques, ne sont PLUS applicables lorsqu'il s'agit de systèmes de conduits de fumée et de cheminées.

La définition « Conduits résistants au feu » ou « Conduits EI 120 » ne signifie donc pas automatiquement « Cheminées résistants au feu », avec le risque d'installer un système non couvert par une certification adaptée.

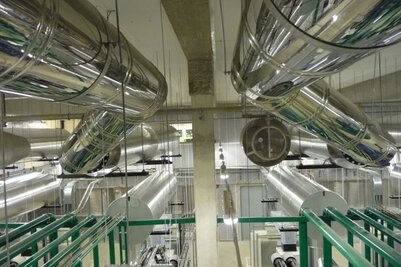

Domaines d'application

  • cheminées desservant des centrales thermiques, des générateurs, des générateurs électriques, des pompes à incendie
  • installations intérieures dans les bâtiments, parkings ou garages souterrains, locaux techniques d'immeubles à plusieurs étages
  • passage de conduits de fumée à l'intérieur de locaux soumis à un compartimentage coupe-feu

Essai de résistance au feu

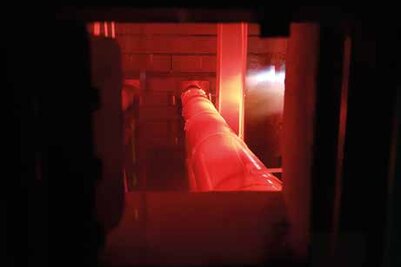

La norme UNI EN 1366 Partie 13 : Conduits de fumée définit les modalités d'essai de résistance au feu des conduits de fumée, qui seront donc soumis à des essais dans des conditions extrêmes et à des températures très élevées dans des fours spéciaux, auprès d'organismes officiels et de laboratoires notifiés - ils sont peu nombreux en Europe - chargés des essais et de la délivrance de rapports de classification spécifiques.
La norme UNI EN 1366 Partie 13 : Conduits de fumée définit les modalités d'essai de résistance au feu des conduits de fumée, qui seront donc soumis à des essais dans des conditions extrêmes et à des températures très élevées dans des fours spéciaux, auprès d'organismes officiels et de laboratoires notifiés - ils sont peu nombreux en Europe - chargés des essais et de la délivrance de rapports de classification spécifiques.

ICS, Super ICS et ICS 5000

Les systèmes de cheminées en acier inoxydable à double paroi isolées Schiedel des séries:

  • ICS, SUPER ICS et ICS 5000
  • en configuration verticale ET horizontale
  • avec une isolation de 25 mm et 50 mm

ont passé avec succès les tests et sont classés avec des performances de résistance au feu EI 120 selon la réglementation spécifique UNI EN 1366 Partie 13.

Enfin, le règlement 1366 Partie 13 Cheminées prescrit une procédure d'essai unique dans les conditions d'incendie internes et externes, et par conséquent la classification qui en résulte est valable pour les deux conditions.

Les systèmes de cheminées en acier inoxydable à double paroi isolées Schiedel des séries:

  • ICS, SUPER ICS et ICS 5000
  • en configuration verticale ET horizontale
  • avec une isolation de 25 mm et 50 mm

ont passé avec succès les tests et sont classés avec des performances de résistance au feu EI 120 selon la réglementation spécifique UNI EN 1366 Partie 13.

Enfin, le règlement 1366 Partie 13 Cheminées prescrit une procédure d'essai unique dans les conditions d'incendie internes et externes, et par conséquent la classification qui en résulte est valable pour les deux conditions.

Les solutions Schiedel


Super ICS

Système multifonctionnel isolé à double paroi disponible dans plusieurs épaisseurs d'isolation.

SUR LE PRODUIT Super ICS

ICS 5000

Système d'échappement pour applications avec pression positive (5000 Pa) et températures hautes

SUR LE PRODUIT ICS 5000
