Hôpital de Gartnavel

  • Non résidentiel
  • Réalisé dans Royaume-Uni dans 2024
  • Produit(s) utilisé(s) :  ICS 5000
  • Santé / Hôpital
  • Générateurs
  • Centre énergétique

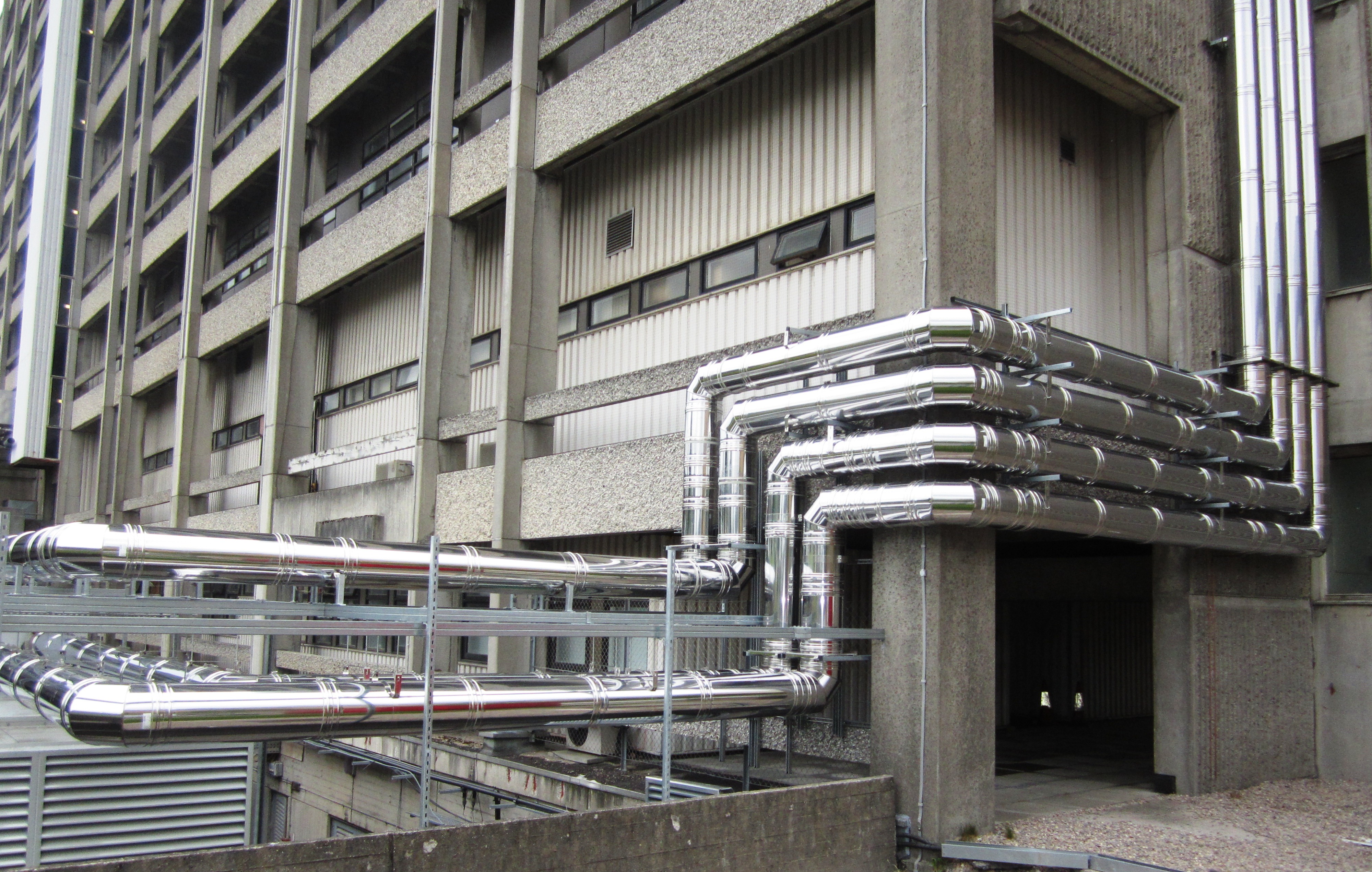

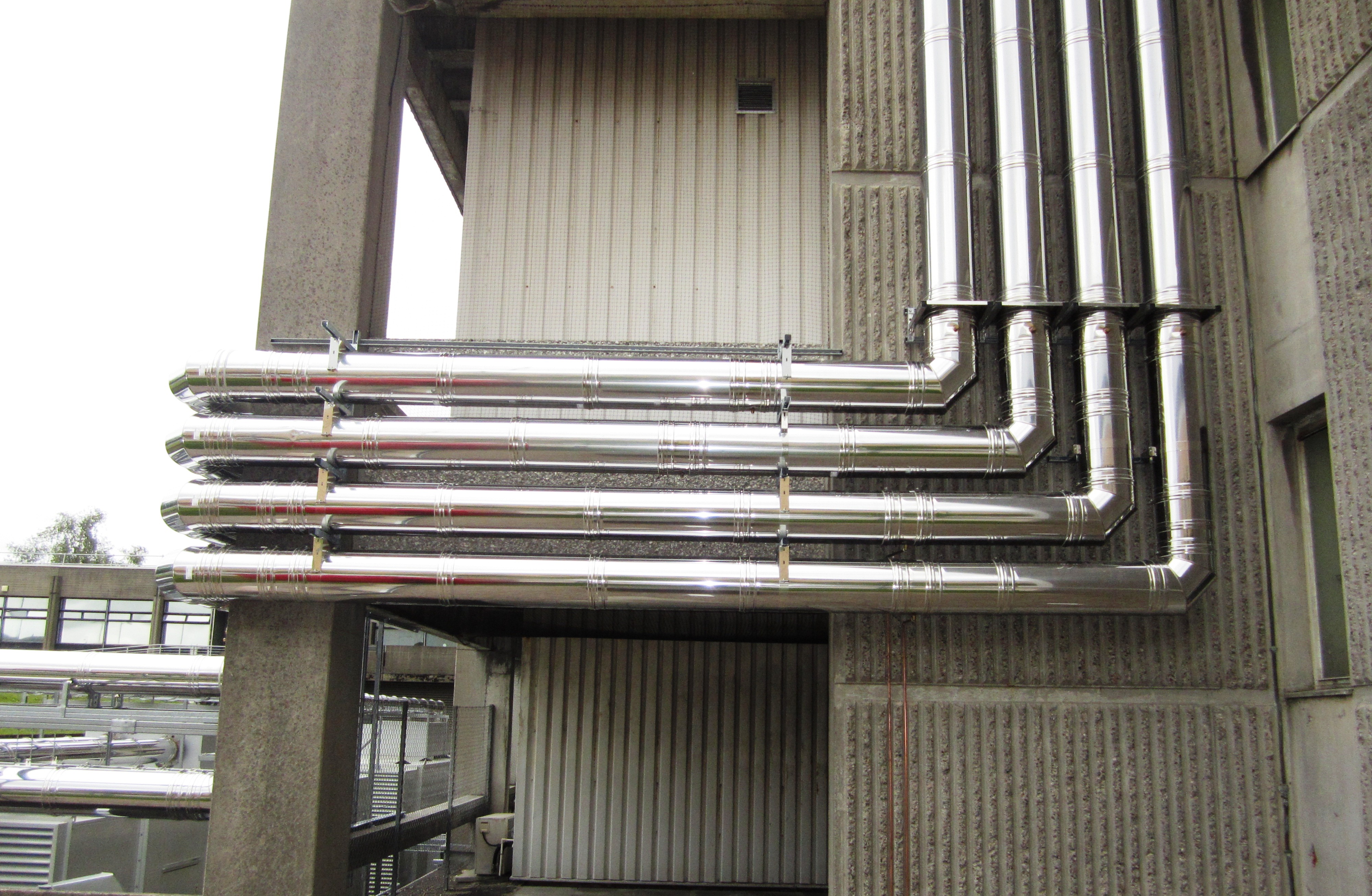

Fourniture et installation de 4 cheminées Ø450 pour les générateurs Dieselec Thistle qui fournissent l'énergie de secours à l'hôpital. Les conduits d'évacuation ont été raccordés aux salles d'installations conteneurisées avec un cadre permettant aux conduits d'évacuation horizontaux de fonctionner parallèlement par paires, l'un au-dessus de l'autre, avant d'atteindre le bâtiment principal où ils peuvent être soutenus directement à partir du bâtiment, en fonctionnant horizontalement puis en tournant verticalement avant de s'élever jusqu'à la terminaison après un parcours de 40 mètres.

Défi

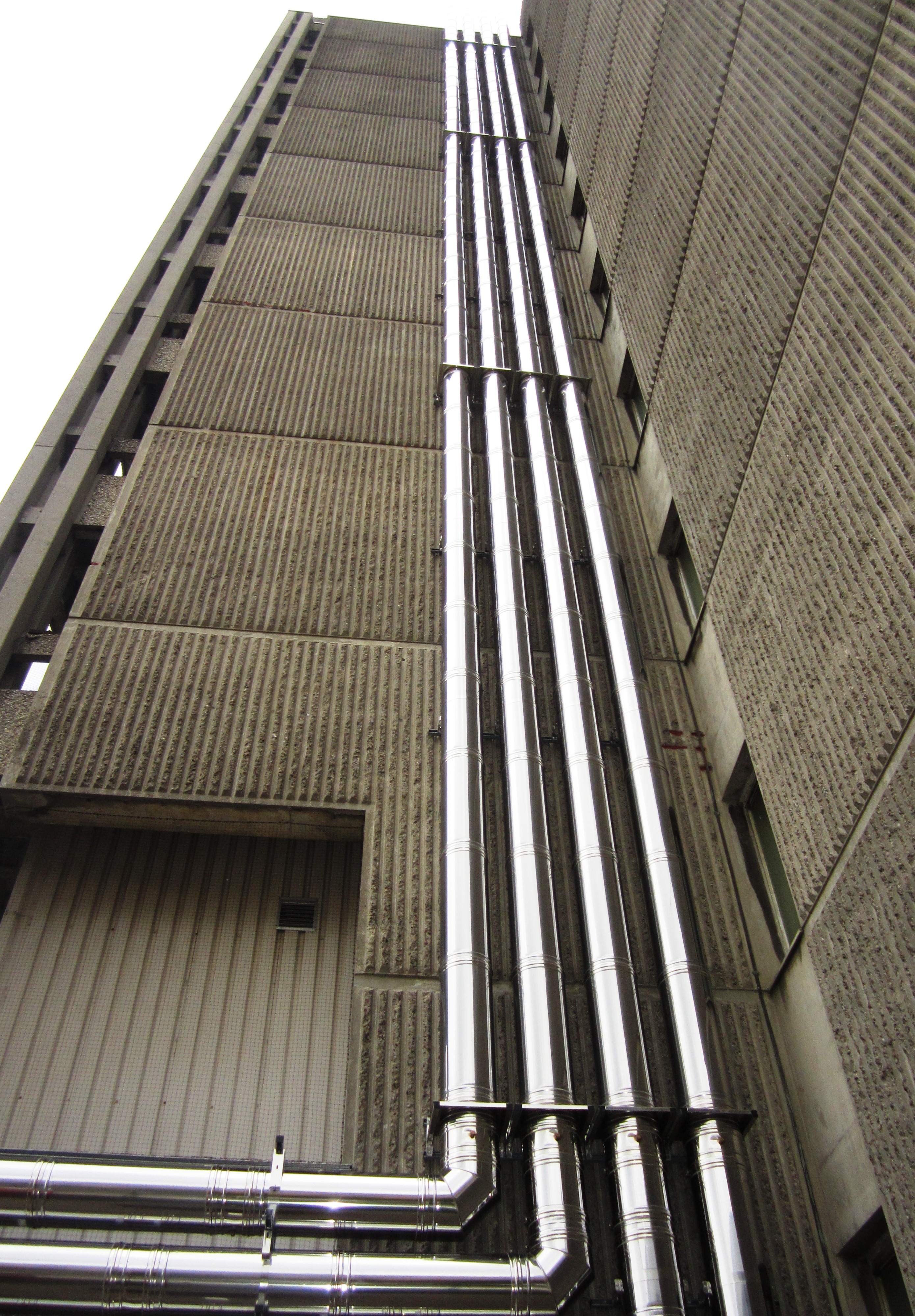

Ce travail comprenait la fourniture et l'installation de 4 conduits de générateur ICS5000 à double paroi, suivant les itinéraires convenus à travers les conteneurs de générateur soutenus par Big Foot et l'armature Unistrut avant de tourner et d'être connectés au mur extérieur de la structure, puis de remonter la façade extérieure sur près de 40 m pour se terminer à environ 3 m au-dessus du niveau de la toiture. En raison du profil des panneaux de revêtement extérieur en béton, il a fallu installer des ancrages Hilti à base de résine à chaque emplacement de support de conduit de fumée.

Solution

En raison de l'accès limité au site, Schiedel a fait appel aux services d'équipes spécialisées dans l'accès par corde, ce qui a permis l'installation des conduits de fumée verticaux externes. Le système de cheminée ICS5000, avec ses joints de précision et sa désignation T600 H1 D V3, a été choisi en raison de sa facilité d'installation et de ses performances éprouvées. Des évaluations détaillées des risques et des déclarations de méthode ont dû être soumises à l'approbation des autorités du NHS avant le début des travaux sur le site.

Le client

Le Gartnavel General Hospital, situé dans le West End de Glasgow, en Écosse, est un hôpital universitaire réputé qui offre une large gamme de services de santé. Il est situé près de Great Western Road, entre les quartiers de Hyndland, Anniesland et Kelvindale. L'hôpital bénéficie d'excellentes liaisons de transport, car il est idéalement situé à proximité de la gare de Hyndland, ce qui permet aux patients, aux visiteurs et au personnel d'y accéder facilement.
