ICS 5000 – Hochdruckdichte Abgasleitung für die Industrie

Zwei ICS 5000 Abgassysteme in großen Durchmessern an einer Außenfassade eines Gebäudes

ICS 5000

Das doppelwandige Edelstahl-Abgassystem ICS 5000 ist die perfekte Lösung, wenn es um Unter- und/oder Überdrucke bis 5000 Pa und hohe Abgastemperaturen geht. Es bietet ein breites Einsatzspektrum für industrielle Anwendungen.

ZU KONTAKT & BERATUNG

Highlights

Das Abgassystem ICS 5000 aus Edelstahl für trockene Betriebsweise ist die perfekte Lösung, wenn es um Unter- und/oder Überdrucke bis 5000 Pa und hohe Abgastemperaturen geht. Anwendbar im Innen- und Außenbereich bietet es ein breites Einsatzspektrum. Das doppelwandige Edelstahl-Abgassystem in Elementbauweise verfügt standardmäßig über hochwertige Materialqualitäten und eine hochwirksame Wärmeisolierung. Wir haben für Sie alle Vorteile der Abgasleitung zusammengefasst:

Quicklinks

Breiter Einsatzbereich

Anwendbar im Innen- und Außenbereich bietet das System ICS 5000 für Diesel-, Gas- und Öl-Abgase sowie für industrielle Prozessabluft ein breites Einsatzspektrum. Der Einsatzbereich geht von industriellen Anwendungen bis zu Diesel-Aggregate, Notstromaggregate, Kessel, Abluft (keine Küchenabluft) und Schmiedeöfen. Das Abgassystem ist außerdem für die Wand- und Bodenmontage geeignet.

Anwendbar im Innen- und Außenbereich bietet das System ICS 5000 für Diesel-, Gas- und Öl-Abgase sowie für industrielle Prozessabluft ein breites Einsatzspektrum. Der Einsatzbereich geht von industriellen Anwendungen bis zu Diesel-Aggregate, Notstromaggregate, Kessel, Abluft (keine Küchenabluft) und Schmiedeöfen. Das Abgassystem ist außerdem für die Wand- und Bodenmontage geeignet.

Qualitativ Hochwertig

Standardmäßig verfügt ICS 5000 über hochwertige Materialqualitäten: das Innenrohr besteht aus Edelstahl 316L, der Außenmantel aus Edelstahl 304. Die hochtemperaturbeständige Mineralwoll-Dämmung dient als effektive Isolierung. Sowohl das Innenrohr als auch der Außenmantel sind durchgehend stumpfnahtgeschweißt.

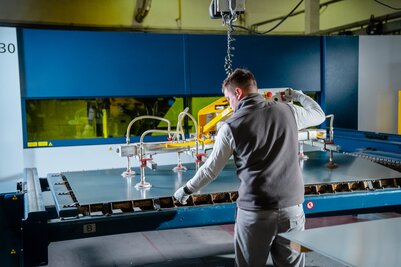

Schiedel Mitarbeiter bedient Maschine in einer Schiedel Produktion für Edelstahl Abgassysteme

Standardmäßig verfügt ICS 5000 über hochwertige Materialqualitäten: das Innenrohr besteht aus Edelstahl 316L, der Außenmantel aus Edelstahl 304. Die hochtemperaturbeständige Mineralwoll-Dämmung dient als effektive Isolierung. Sowohl das Innenrohr als auch der Außenmantel sind durchgehend stumpfnahtgeschweißt.

Funktional

Das doppelwandige Abgassystem in Elementbauweise mit integrierter Wärmedämmung ist aufgrund der vormontierten, speziellen Hochtemperaturdichtung die perfekte Lösung, wenn es um Unter- und/oder Überdrucke bis 5000 Pa und hohe Abgastemperaturen geht.

Das doppelwandige Abgassystem in Elementbauweise mit integrierter Wärmedämmung ist aufgrund der vormontierten, speziellen Hochtemperaturdichtung die perfekte Lösung, wenn es um Unter- und/oder Überdrucke bis 5000 Pa und hohe Abgastemperaturen geht.

Einfache Montage & sicherer Betrieb

Sowohl das Innenrohr als auch der Außenmantel sind durchgehend stumpfnahtgeschweißt. In die Steckseite des Außenmantels ist eine Lippendichtung eingelegt. Die Edelstahl-Innen- und Außenrohre verfügen über eine profilierte Steckmuffenverbindung und das Klemmband liegt direkt an.

Sowohl das Innenrohr als auch der Außenmantel sind durchgehend stumpfnahtgeschweißt. In die Steckseite des Außenmantels ist eine Lippendichtung eingelegt. Die Edelstahl-Innen- und Außenrohre verfügen über eine profilierte Steckmuffenverbindung und das Klemmband liegt direkt an.

Installationsvorteile ICS 5000 im Überblick

  • Spannungsfreie Ausdehnung der Innenschale bei thermischer Beanspruchung gewährleistet (kein Einsatz von Kompensatoren notwendig)
  • Flexibel kürzbare Elemente (druckdicht)

Systemvorteile ICS 5000 im Überblick

  • Doppelwandige Abgassysteme
  • Innen- und Außenmantel aus Edelstahl
  • Einfache und schnelle Montage
  • Vorisoliert in verschiedenen Dämmstärken
  • Geringes Gewicht
  • Für hohe Abgastemperaturen bis 600°C geeignet
  • Für Druckverhältnisse bis 5.000 Pa zertifiziert
  • Vollständiges Lieferprogramm
  • In verschiedenen Oberflächenausführungen erhältlich
  • Alle Typen von Abgasschalldämpfern verfügbar
